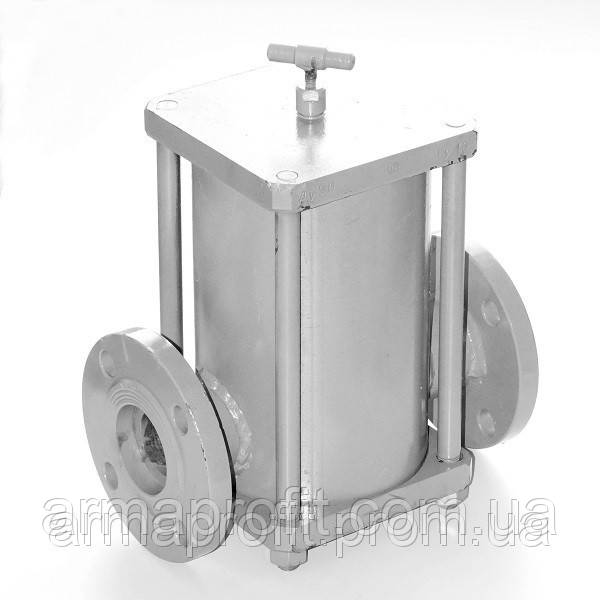

Конденсатовідвідник поплавковий 45с99нж фланцевий (Україна) Ду40 Ру16
11 827,20 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 211.02.UAS-45s99nz.040
- +380 (96) 222-82-71трубопровідна арматура
- +380 (50) 303-82-16трубопровідна арматура
- +380 (66) 120-24-80Гумотехнічні вироби, металовироби,
- +380 (98) 369-85-07Ланцюги, ізоляційні матеріали
Конденсатовідвідник поплавковий 45с99нж Ду15
Призначення: для автоматичного відведення конденсату з паропроводів, пароприемников та іншого обладнання, що працює з паровим обігрівом, а також з ліній і ємностей стисненого повітря.
Принцип роботи: Піднімається рівень конденсату за допомогою поплавця відкриває, а опускається рівень закриває прохідний отвір в корпусі поплавкового механізму незалежно від перепадів температури. Для скидання повітря на кришці конденсатовідвідника встановлений регулюючий клапан.
Максимальний робочий тиск Рр 16атм.
Максимальна температура робочого середовища при Рр 10 атм - 300С, Рр13 атм. - 200 С, Рр 16атм. - 120С
Приєднання до трубопроводу фланцеве по ГОСТ 2817-80
Робоча середа: насичений пар, повітря під тиском
Матеріали:
Корпус - сталь 5
Прокладка: пароніт
Кришка: сталь 5
Клапан регулюючий: 20Х13
Пробка: 20Х13
Корпус опорний 12Х18Н10Т
Гайка: 20Х13
Золотник: 95Х18
Поплавок з кронштейном: 08Х18Н10
Розміри:
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
|---|---|---|---|---|---|---|---|
| A | 300 | 300 | 300 | 325 | 325 | 325 | 325 |
| B | 235 | 235 | 235 | 250 | 250 | 250 | 250 |
| C | 65 | 65 | 65 | 75 | 75 | 75 | 75 |
| L | 230 | 230 | 230 | 280 | 280 | 280 | 280 |
| E | 140 | 140 | 140 | 165 | 165 | 165 | 165 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 |
| D2 | 47 | 58 | 68 | 78 | 88 | 102 | 122 |
| d | 14 | 14 | 14 | 18 | 18 | 18 | 18 |
| b | 12 | 14 | 16 | 18 | 18 | 18 | 21 |
| b1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 |
| Вага, кг | 11 | 11,5 | 12 | 17,5 | 18,5 | 20 | 22 |
Продуктивність:
Поперечний переріз отвору в керуючому механізмі: III - 5мм, IV - 5,6 мм, V - 6мм, VI - 7мм, VII - 8мм, VIIIa - 9мм, VIIIб - 10мм.
Примітка: Графіки продуктивності відносяться до киплячого конденсату. Для холодного конденсату продуктивність збільшується на 45%.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Вага | 18.5 кг |
| Максимальний робочий тиск | 16 бар |
| Матеріал корпусу | Сталь |
| Принцип дії конденсатовідвідника | Поплавковий |
| Робоче середовище | Пароводяна суміш |
| Спосіб монтажу | Горизонтальний |
| Тип приєднання | Фланцеве |
| Умовний прохід | 40 мм |
- Ціна: 11 827,20 ₴
