Фланці плоскі, комірні

в виде галереив виде списка

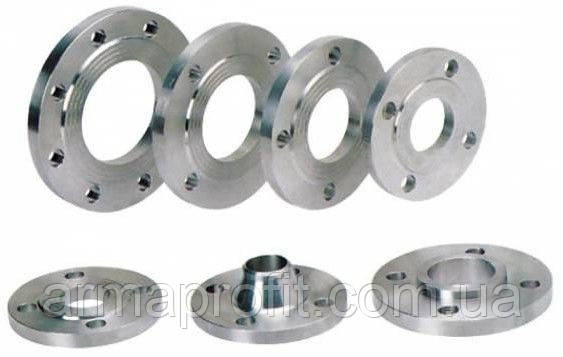

Фланець (від нім. Flansch) — це стична деталь трубопроводу у вигляді кола або квадрата призначена безпосередньо для кріплення його окремих елементів. Так само його використовують для приєднання різного обладнання. Складається фланцеве з'єднання з прокладки, комплект кріпильних елементів і власне самого фланця.

Де застосовують фланці?

Застосовують фланці плоскі, комірні майже у всіх галузях. Сталі, з яких сьогодні виготовляють дані стикувальні елементи, дають можливість використовувати продукцію як кріпильні деталі при експлуатації в  різних середовищах, у тому числі агресивних, а так само на все діапазонах робочих тисків і температур.

Стандарти фланців :

На сьогоднішній день у світі існує велика кількість різних стандартів на флнацы, але найбільш поширені в Україні фланці виготовлені за ГОСТ (ДСТУ) 12815-80. Даний стандарт передбачає три основних види фланців.

·                    фланці плоскі приварні ГОСТ 12820-80;

·                    приварні встик (комірні фланці) ГОСТ 12821-80;

·                    вільні на приварном кільці-ГОСТ 12822-80.

Сталеві фланці привариваемые встик по зіставленню з приварними фланцями плоскими мають один зварний шов, завдяки чому спрощується робота, збільшується надійність з'єднання і спрощується демонтаж такого фланця. Фланці плоскі приварний типу при установці надягають на трубу, привариваясь по колу труби. Необхідно зазначити що фланці плоскі виготовляють до  максимального тиску 2,5 МПа (25 бар), комірні фланці виготовляють на тиск до 20 Мпа (200 кгс/см2)

Згідно з ГОСТ 12815 існує 9 виконань поверхні стикувальній деталі. Тому під час її підбору потрібно позначати виконання ущільнюючої поверхні.

За виконанням схема фланців поділяється на такі типи:

·                    Ісп. 1 з з'єднувальним виступом з ісп. 1;

·                    Ісп. 2 з виступом з ісп. 3 із западиною;

·                    Ісп. 4 з шипом з ісп. 5 з пазом;

·                    Ісп. 6 під лінзову прокладку з ісп. 6;

·                    Ісп. 7 під прокладку овального перерізу з ісп. 7;

·                    Ісп. 8 з шипом з ісп. 9 з пазом і прокладкою із фторопласта.



Важливо! Серед імпортних фланців найбільш популярні на ринку України деталі, виготовлені з американським ANSI і німецьким стандартам DIN.



Виготовлення: використовувана сталь

Головною характерною особливістю, яка зачіпає фланці, є застосовувана в  їх виробництві сталь. Деталі робляться з легованих, нержавіючих, так вуглецевих сталей. В наші дні для масового виробництва стикувальних елементів використовується найчастіше ст 3, сталь 20 з легованих ст. 08Х18Н10Т, 12X18H10T, AISI 304, 316, 316L, 321. Выбирают сталь, учитывая то, где будет использоваться деталь, а также рабочую среду, температуру и давление в трубопроводе.
