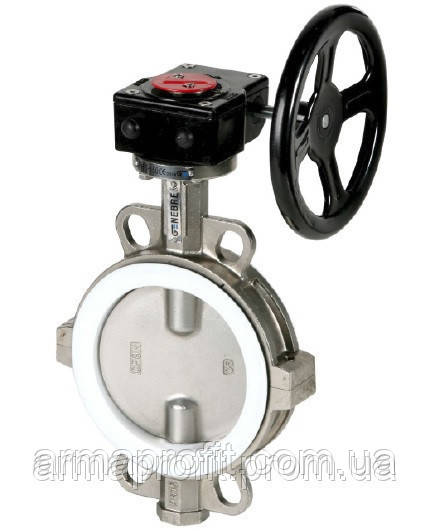

Засувка нержавіюча поворотна Батерфляй GENEBRE тип 2104 AISI316 Ду200 Ру16 з редуктором
122 921,40 ₴
Показати оптові ціни- Під замовлення
- Оптом і в роздріб
- Код: 103.03.GE2104.200R
Відправка з 02 січня 2025
- +380 (96) 222-82-71трубопровідна арматура
- +380 (50) 303-82-16трубопровідна арматура
- +380 (66) 120-24-80Гумотехнічні вироби, металовироби,
- +380 (98) 369-85-07Ланцюги, ізоляційні матеріали
Заслінка дискова поворотна "Батерфляй" тип 2104 GENEBRE міжфланцеве з нержавіючої сталі AISI 316 DN200 PN1.6 МПа з майданчиком під привід
Середа: агресивні середовища, не надають корозійного впливу на матеріали затвора; без механічних домішок і не дають твердих відкладень на диску і внутрішніх поверхнях замка.
Характеристики:
Номінальний діаметр DN: 200 мм
Максимальний тиск PN: 1.6 МПа
Робоча Температура : від -25°С до +180°С
Приєднання до трубопроводу: межфланцевыми стяжками
Матеріали деталей:
1. Нижній корпус: Нержавіюча сталь AISI316
2. Верхній корпус: Нержавіюча сталь AISI316
3. Верхній шток: Нержавіюча сталь AISI316
4. Нижній шток: Нержавіюча сталь AISI316
5. Сідло: PTFE на базі EPDM
6. Диск: Нержавіюча сталь AISI316
7. Втулка шарніра: RPTFE
8. Пружинна шайба: Нержавіюча сталь AISI301
9. Ущільнювальне кільце: Viton
10. Втулка шарніра: RPTFE
11. Шайба: Нержавіюча сталь AISI304
12, 13. Стопорне кільце: Нержавіюча сталь AISI304
14. Ручка: Нержавіюча сталь AISI304
15. Тарілка: Нержавіюча сталь AISI304
Розміри:
| Модель | Розмір | DN | PN | L | A | B | C | H | M | Вага, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 2104 09 | 2" | 50 | 16 | 43 | 74 | 136 | 117 | 32 | 264 | 3,8 |
| 2104 10 | 2 1/2" | 65 | 16 | 46 | 82 | 138 | 126 | 32 | 264 | 4,4 |
| 2104 11 | 3" | 80 | 16 | 46 | 90 | 138 | 142 | 32 | 264 | 4,9 |
| 2104 12 | 4" | 100 | 16 | 52 | 116 | 158 | 178 | 32 | 264 | 6,5 |
| 2104 13 | 5" | 125 | 16 | 56 | 132 | 174 | 202 | 32 | 264 | 8,2 |
| 2104 14 | 6" | 150 | 16 | 56 | 145 | 190 | 234 | 32 | 9,6 | |
| 2104 16 | 8" | 200 | 16 | 60 | 180 | 229 | 286 | 45 | 14,7 |
**DN150 і DN200 - затвори комплектуються ручним приводом.
Параметри фланця ISO 5211*
| Модель | F (5211*) | S | D | H | Крутний момент Нм |
|---|---|---|---|---|---|
| 2104 09 | F05 | 11 | 14 | 32 | 20 |
| 2104 10 | F05 | 11 | 14 | 32 | 25 |
| 2104 11 | F05 | 11 | 14 | 32 | 30 |
| 2104 12 | F07 | 14 | 18 | 32 | 60 |
| 2104 13 | F07 | 14 | 18 | 32 | 100 |
| 2104 14 | F07 | 14 | 18 | 32 | 180 |
| 2104 16 | F10 | 17 | 22 | 45 | 300 |
Втрата напору в залежності від положення диска(°):
| DN | 90° | 80° | 70° | 60° | 50° | 40° | 30° | 20° | 10° |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 144 | 114 | 84 | 61 | 43 | 27 | 16 | 7 | 1 |
| 65 | 282 | 223 | 163 | 107 | 67 | 43 | 24 | 11 | 1.5 |
| 80 | 461 | 364 | 267 | 154 | 96 | 61 | 35 | 15 | 2 |
| 100 | 841 | 701 | 496 | 274 | 171 | 109 | 62 | 27 | 3 |
| 125 | 1376 | 1146 | 775 | 428 | 268 | 170 | 98 | 43 | 5 |
| 150 | 1850 | 1542 | 1025 | 567 | 354 | 225 | 129 | 56 |
| Основні | |
|---|---|
| Виробник | Genebre |
| Країна виробник | Іспанія |
| Вага | 14.7 кг |
| Вид затвора | Поворотний дисковий |
| Запірний орган | Однодисковий |
| Клас герметичності | З |
| Максимальна робоча температура | 180 град. |
| Максимальний робочий тиск | 16 бар |
| Матеріал корпусу | Нержавіюча сталь |
| Мінімальна робоча температура | -25 град. |
| Привід | Ручний-редуктор |
| Робоче середовище | Агресивне середовище |
| Спосіб монтажу | Горизонтальний/вертикальний |
| Тип приєднання | Стяжні |
| Умовний прохід | 200 мм |
- Ціна: 122 921,40 ₴
