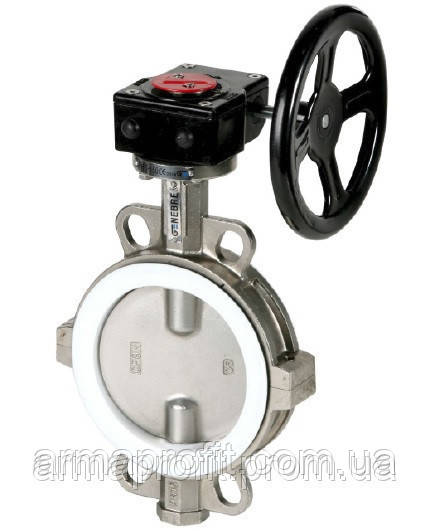

Засувка нержавіюча поворотна Батерфляй GENEBRE тип 2104 AISI316 Ду150 Ру16 з редуктором

64 557,24 ₴

Показати оптові ціни
  • Під замовлення
  • Оптом і в роздріб
  • Код: 103.03.GE2104.150R
clockВідправка з 11 серпня 2024
Засувка нержавіюча поворотна Батерфляй GENEBRE тип 2104 AISI316 Ду150 Ру16 з редуктором
Засувка нержавіюча поворотна Батерфляй GENEBRE тип 2104 AISI316 Ду150 Ру16 з редукторомПід замовлення
64 557,24 ₴
+380962228271
  • +380 (96) 222-82-71
    трубопровідна арматура
  • +380 (50) 303-82-16
    трубопровідна арматура
  • +380 (66) 120-24-80
    Гумотехнічні вироби, металовироби,
  • +380 (98) 369-85-07
    Ланцюги, ізоляційні матеріали
+380962228271
  • +380 (96) 222-82-71
    трубопровідна арматура
  • +380 (50) 303-82-16
    трубопровідна арматура
  • +380 (66) 120-24-80
    Гумотехнічні вироби, металовироби,
  • +380 (98) 369-85-07
    Ланцюги, ізоляційні матеріали
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.


Заслінка дискова поворотна "Батерфляй" тип 2104 GENEBRE міжфланцеве з нержавіючої сталі AISI 316 DN150 PN1.6 МПа з майданчиком під привід

Середа: агресивні середовища, не надають корозійного впливу на матеріали затвора; без механічних домішок і не дають твердих відкладень на диску і внутрішніх поверхнях замка.

Характеристики:

Номінальний діаметр DN: 150 мм

Максимальний тиск PN: 1.6 МПа

Температура рабочая : от -25°С до +180°С

Присоединение к трубопроводу: межфланцевыми стяжками



Материалы деталей:

1. Нижний корпус: Нержавеющая сталь AISI316

2. Верхний корпус: Нержавеющая сталь AISI316

3. Верхний шток: Нержавеющая сталь AISI316

4. Нижний шток: Нержавеющая сталь AISI316

5. Седло: PTFE на базе EPDM

6. Диск: Нержавеющая сталь AISI316

7. Втулка шарнира: RPTFE

8. Пружинная шайба: Нержавеющая сталь AISI301

9. Уплотнительное кольцо: Viton

10. Втулка шарнира: RPTFE

11. Шайба: Нержавеющая сталь AISI304

12, 13. Стопорное кольцо: Нержавеющая сталь AISI304

14. Ручка: Нержавеющая сталь AISI304

15. Тарелка: Нержавеющая сталь AISI304



Размеры:

Модель Размер DN PN L A B C H M Вес, кг
2104 09 2" 50 16 43 74 136 117 32 264 3,8
2104 10 2 1/2" 65 16 46 82 138 126 32 264 4,4
2104 11 3" 80 16 46 90 138 142 32 264 4,9
2104 12 4" 100 16 52 116 158 178 32 264 6,5
2104 13 5" 125 16 56 132 174 202 32 264 8,2
2104 14 6" 150 16 56 145 190 234 32   9,6
2104 16 8" 200 16 60 180 229 286 45   14,7

**DN150 и DN200 - затворы комплектуются ручным приводом.

 Параметры фланца ISO 5211*



Модель F (5211*) S D H Крутящий момент Нм
2104 09 F05 11 14 32 20
2104 10 F05 11 14 32 25
2104 11 F05 11 14 32 30
2104 12 F07 14 18 32 60
2104 13 F07 14 18 32 100
2104 14 F07 14 18 32 180
2104 16 F10 17 22 45 300



Потеря напора в зависимости от положения диска(°):

DN 90° 80° 70° 60° 50° 40° 30° 20° 10°
50 144 114 84 61 43 27 16 7 1
65 282 223 163 107 67 43 24 11 1.5
80 461 364 267 154 96 61 35 15 2
100 841 701 496 274 171 109 62 27 3
125 1376 1146 775 428 268 170 98 43 5
150 1850 1542 1025 567 354 225 129 56
Характеристики
Основні
ВиробникGenebre
Країна виробникІспанія
Вага9.6 кг
Вид затвораПоворотний дисковий
Запірний органОднодисковий
Клас герметичностіЗ
Максимальна робоча температура180 град.
Максимальний робочий тиск16 бар
Матеріал корпусуНержавіюча сталь
Мінімальна робоча температура-25 град.
ПривідРучний-редуктор
Робоче середовищеАгресивне середовище
Спосіб монтажуГоризонтальний/вертикальний
Тип приєднанняСтяжні
Умовний прохід150 мм
