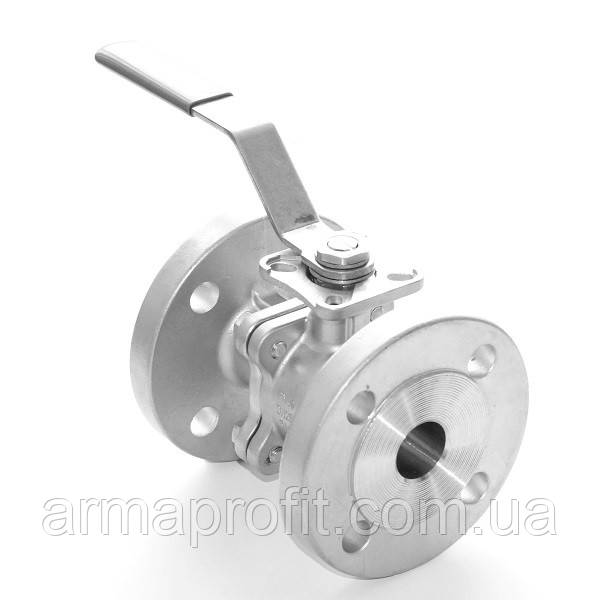

Кран нержавіючий фланцевий GENEBRE тип 2528 AISI316 Ду20 Ру40-16
5 607,96 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 101.02.GE2528.020
- +380 (96) 222-82-71трубопровідна арматура
- +380 (50) 303-82-16трубопровідна арматура
- +380 (66) 120-24-80Гумотехнічні вироби, металовироби,
- +380 (98) 369-85-07Ланцюги, ізоляційні матеріали
Кран кульовий тип 2528 GENEBRE двухсоставной повнопрохідний фланцевий з нержавіючої сталі AISI 316 DN20 PN4.0МПа з майданчиком під привід
Середа: агресивні середовища, не надають корозійного впливу на матеріали кульового крана; без механічних домішок і не дають твердих відкладень на кулі і внутрішніх поверхнях крана.
Характеристики:
Номінальний діаметр DN: 20 мм
Максимальний тиск PN: 4.0 МПа
Робоча Температура : від -25°С до +180°С
Приєднання до трубопроводу: фланцеве ГОСТ12815-80

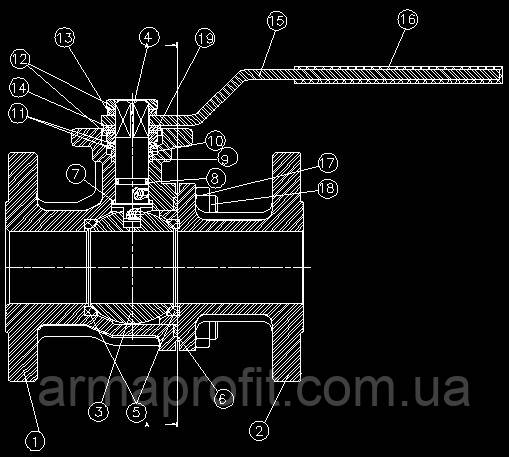

Матеріали деталей:
1. Корпус: Нержавіюча сталь AISI 316
2. Кришка корпусу: Нержавіюча сталь AISI 316
3. Куля: Нержавіюча сталь AISI 316
4. Шток: Нержавіюча сталь AISI 316
5. Ущільнення седла кулі: Тефлон / PTFE+15%GR
6. Прокладка: SS+Graphite
7. Ущільнення штока: Тефлон / PTFE+15%Graphite
8. Ущільнювальне кільце: Вітон
9. Ущільнення штока: Тефлон / PTFE
10. Шайба штока: Нержавіюча сталь AISI 316
11. Пружинна шайба: Нержавіюча сталь AISI 301
12. Гайка: Нержавіюча сталь AISI 316
13. Шайба: Нержавіюча сталь AISI 304
14. Обмежувач: Нержавіюча сталь AISI 304
15. Ручка: Нержавіюча сталь AISI 304
16. Чохол: Вініл
17. Гайка: Нержавіюча сталь AISI 316
18. Болт: Нержавіюча сталь AISI 316
19. Контршайба: Нержавіюча сталь AISI 304
Розміри:
Модель | DN | PN | ISO 5211* | A | H | L | M | Вага |
2528 04 | ½" | 40 | F04 | 95 | 85 | 115 | 170 | 2.2 |
2528 05 | ¾" | 40 | F04/F05 | 105 | 85 | 120 | 170 | 3.5 |
2528 06 | 1" | 40 | F04/F05 | 116 | 95 | 125 | 170 | 3.75 |
2528 07 | 1 ¼" | 40 | F05/F07 | 140 | 106 | 130 | 170 | 5.75 |
2528 08 | 1½" | 40 | F05/F07 | 150 | 110 | 140 | 200 | 7.00 |
2528 09 | 2" | 40 | F05/F07 | 165 | 118 | 150 | 200 | 9.50 |
2528 10 | 2½" | 16 | F07/F10 | 185 | 170 | 170 | 240 | 14.75 |
2528 11 | 3" | 16 | F07/F10 | 200 | 170 | 180 | 240 | 18.85 |
2528 12 | 4" | 16 | F07/F10 | 220 | 170 | 190 | 240 | 26.25 |
2528 13 | 5" | 16 | F10/F12 | 250 | 200 | 325 | 450 | 43.65 |
2528 14 | 6" | 16 | F10/F12 | 285 | 250 | 350 | 550 | 60.85 |
2528 16 | 8" | 16 | F12 | 340 | 300 | 400 | 550 | 106.7 |
Тільки для розмірів 2½" - 8"

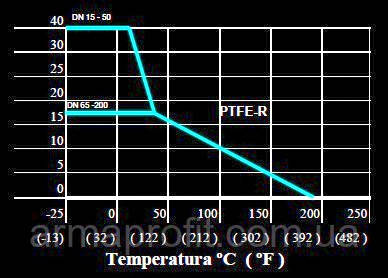

Графік залежності робочих параметрів температури і тиску:
* - ISO 5211-2001. Приєднувальні розміри фланців і зчленувань (приєднань) для установки неполнооборотных приводів промислової арматури. Крутні моменти.
Основні | |
---|---|
Виробник | Genebre |
Країна виробник | Іспанія |
Вага | 3.05 кг |
Гарантійний термін | 12 міс |
Клас герметичності | А |
Максимальна робоча температура | 180 град. |
Максимальний робочий тиск | 40 бар |
Матеріал корпусу | Нержавіюча сталь |
Мінімальна робоча температура | -30 град. |
Привід | Ручний |
Робоче середовище | Вода, Агресивне середовище |
Ручний привід | Ручка важіль |
Спосіб монтажу | Горизонтальний/вертикальний |
Тип затвору | Кульовий |
Тип приєднання | Фланцеве |
Умовний прохід | 20 мм |
- Ціна: 5 607,96 ₴
