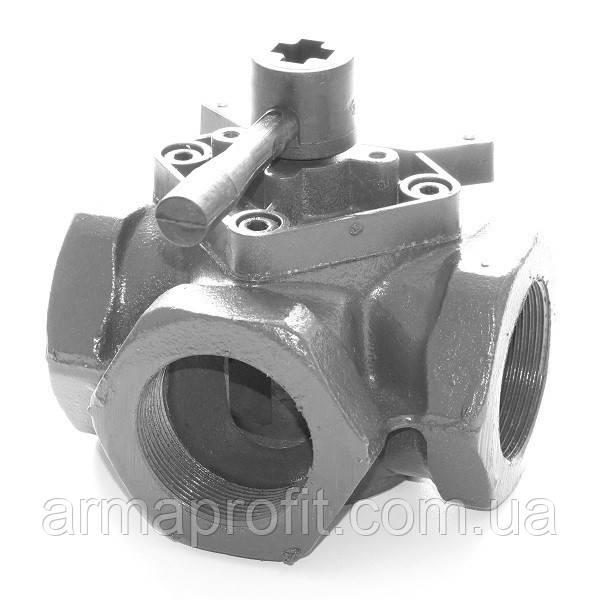

Змішувальний Клапан триходовий муфтовий VDM3 серія 1000 PN6 Ду25
7 024,08 ₴
Показати оптові ціни- Під замовлення
- Оптом і в роздріб
- Код: 208.01.MUT.1000VDM3.025
Відправка з 01 січня 2026
- +380 (96) 222-82-71трубопровідна арматура
- +380 (50) 303-82-16трубопровідна арматура
- +380 (66) 120-24-80Гумотехнічні вироби, металовироби,
- +380 (98) 369-85-07Ланцюги, ізоляційні матеріали
Змішувальний Клапан трьохходовий чавунний муфтовий VDM3 PN6
Змішувальні клапани цього типу використовуються в системах опалення, або для досягнення необхідної температури подаючої магістралі згідно з температурним графіком, або для захисту котлового контуру від низької температури зворотної води. Змішування надходить і зворотної води відбувається пропорційно, що обумовлено спеціальною формою поворотної заслінки. Змішувальні клапани оснащені поворотною ручкою, але їх основне призначення – спільна робота з сервоприводами MUT і приводами, що поставляються іншими виробниками регулюючої електронної техніки.
Корпус і внутрішній ротор змішувача виконані з чавуну. Кут повороту ротора, службовець для регулювання, становить 90º. Змішування відбувається за допомогою золотника у вигляді кругових секторів у моделі VDM. Змішувачі оснащені ручним керуванням, але можуть бути автоматизовані за допомогою серводвигунів і двигуно-вентильних сполук.
Функції: Змішування і розподіл
Номінальний діаметр (DN) : 20-65;
Максимальна раб. тим-ра – 110 С;
Робочий тиск – PN 6;
Максимальна різниця тиску: 50 kPa;
Максимальний кут повороту: 90º;
Рекомендований серводвигун (ел. привід) - V200.
Розміри:
| DN | G | A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|
| 20 | G3/4" | 130 | 65 | 40 | 128 | 52 | 45 |
| 25 | G1" | 130 | 65 | 40 | 128 | 52 | 50 |
| 32 | G1 1/4" | 140 | 70 | 40 | 128 | 52 | 60 |
| 40 | G1 1/2" | 156 | 78 | 40 | 128 | 52 | 70 |
| 50 | G2" | 150 | 75 | 40 | 128 | 52 | 85 |
| 65 | G2 1/2" | 200 | 100 | 56 | 158 | 66 | 105 |
Схема встановлення триходового змішувача VDM3:
1. Котел; 2. змішувач VDM3; 3. Насос; 4. Опалювальна система.
Конструкція:
| 1 | Корпус | |||
| 2 | Втулка | |||
| 3 | Ущільнююче кільце | |||
| 4 | Ротор | |||
| 5 | Ущільнювальна прокладка | |||
| 6 | Щиток | |||
| 7 | Повсть | |||
| 8 | Ущільнююче кільце | |||
| 9 | Прокладка | |||
| 10 | Кришка | |||
| 11 | Шурупи кріплення кришки | |||
| 12 | Шурупи кріплення щитка | |||
| 13 | Рукоятка | |||
| Основні | |
|---|---|
| Виробник | Mut Meccanica Tovo |
| Країна виробник | Італія |
| Діаметр різьблення другого торця | 1" |
| Діаметр різьблення першого торця | 1" |
| Максимальна робоча температура | 110 град. |
| Максимальний робочий тиск | 6 бар |
| Матеріал корпусу | Чавун |
| Покриття | Емаль |
| Робоче середовище | Вода |
| Ручний привід | Ручка важіль |
| Тип приєднання | Муфтове |
| Умовний прохід | 25 мм |
| Функціональне призначення клапана | Змішувальний клапан |
| Колір | Сірий |
- Ціна: 7 024,08 ₴
