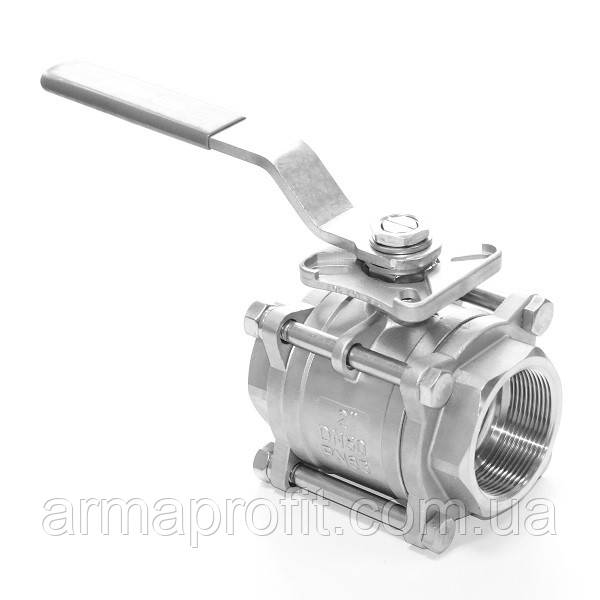

Кран нержавіючий кульовий трехсоставной різьбовий GENEBRE тип 2025 AISI316 Ду10 Ру63
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 500 грн
- Немає в наявності
- Оптом і в роздріб
- Код: 101.01.GE2025.010
- +380 (96) 222-82-71трубопровідна арматура
- +380 (50) 303-82-16трубопровідна арматура
- +380 (66) 120-24-80Гумотехнічні вироби, металовироби,
- +380 (98) 369-85-07Ланцюги, ізоляційні матеріали
Кран кульовий тип 2025 GENEBRE трехсоставной повнопрохідний муфтовий з нержавіючої сталі AISI 316 DN10 PN 6,3 МПа з майданчиком під привід
Середа: агресивні середовища, не надають корозійного впливу на матеріали кульового крана; без механічних домішок і не дають твердих відкладень на кулі і внутрішніх поверхнях крана.
Характеристики:
Номінальний діаметр DN: 10мм
Максимальний тиск PN: 6,3 МПа
Робоча Температура : від -25°С до +180°С
Матеріали деталей:
1. Корпус: Нержавіюча сталь AISI 316
2. Кришка корпусу: Нержавіюча сталь AISI 316
3. Куля: Нержавіюча сталь AISI 316
4. Шток: Нержавіюча сталь AISI 316
5. Ущільнення седла кулі: Тефлон + 15% FV / PTFE + 15% GF.
6. Ущільнювальна прокладка: Тефлон / PTFE + графіт
7. Стопорная шайба: Тефлон / PTFE + графіт
8. Кільцева прокладка: Вітон
9. Ущільнення штока: Тефлон
10. Кільце штока: Нержавіюча сталь AISI 316
11. Пружинна шайба: Нержавіюча сталь AISI 301
12. Гайка: Нержавіюча сталь AISI 304
13. Шайба: Нержавіюча сталь AISI 304
14. Стопор: Нержавіюча сталь AISI 304
15. Болт: Нержавіюча сталь AISI 304
16. Гайка: Нержавіюча сталь AISI 304
17. Пружинна шайба: Нержавіюча сталь AISI 304
18. Ручка: Нержавіюча сталь AISI 304
19. Рукав ручки: Вініл
Захист від протікання через отвір штока.
Система блокування.
Розміри:
| Модель | Розмір | PN | P | A | L | M | ISO 5211* | Вага, кг |
| 2025 02 | 1/4" | 63 | 11 | 60 | 49.6 | 112 | F-03 | 0.39 |
| 2025 03 | 3/8" | 63 | 12.7 | 60 | 49.6 | 112 | F-03 | 0.38 |
| 2025 04 | 1/2" | 63 | 15 | 60 | 56 | 112 | F-04 | 0.44 |
| 2025 05 | 3/4" | 63 | 20 | 70 | 73 | 138 | F-04/F-05 | 0.82 |
| 2025 06 | 1" | 63 | 25 | 70 | 82 | 138 | F-04/F-05 | 1.02 |
| 2025 07 | 1 ¼" | 63 | 32 | 88 | 91 | 160 | F-05/F-07 | 1.79 |
| 2025 08 | 1 ½ | 63 | 40 | 94 | 104 | 205 | F-05/F-07 | 2.46 |
| 2025 09 | 2" | 63 | 50 | 100 | 120 | 205 | F-05/F-07 | 3.47 |
| 2025 10 | 2 ½" | 63 | 65 | 150 | 155 | 330 | F-07/F-10 | 8.50 |
| 2025 11 | 3" | 63 | 80 | 165 | 182 | 330 | F-07/F-10 | 12.40 |
| 2025 12 | 4" | 63 | 100 | 175 | 220 | 340 | F-07/F-10 | 19.65 |
Тільки для розмірів 2" - 4" З'єднання згідно з нормами ANSI B 16.25
* - ISO 5211-2001. Приєднувальні розміри фланців і зчленувань (приєднань) для установки неполнооборотных приводів промислової арматури. Крутні моменти.
| Основні | |
|---|---|
| Виробник | Genebre |
| Країна виробник | Іспанія |
| Вага | 0.37 кг |
| Клас герметичності | А |
| Максимальна робоча температура | 180 град. |
| Максимальний робочий тиск | 63 бар |
| Матеріал корпусу | Нержавіюча сталь |
| Мінімальна робоча температура | -25 град. |
| Привід | Ручний |
| Робоче середовище | Вода, Агресивне середовище |
| Ручний привід | Ручка важіль |
| Спосіб монтажу | Горизонтальний/вертикальний |
| Тип затвору | Кульовий |
| Тип приєднання | Муфтове |
| Умовний прохід | 10 мм |
