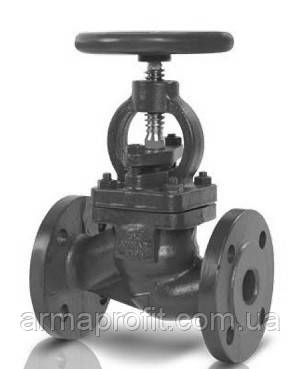

Вентиль запірний сталевий фланцевий GV-40 AYVAZ Ду20 Ру40
Вентиль запірний AYVAZ тип GV-40 призначені для використання в якості запірно-регулюючої арматури в системах водопостачання, опалювальних і промислових установках для газоподібних і рідких не агресивних середовищ. Корпус вентиля (запірного клапана) виготовлений із сталі GS25. В якості ущільнення запірного вентиля використовується графіт, що дозволяє використання вентиля в трубопровідних системах з максимальною температурою робочого середовища до 400 С. Максимально допустимий робочий тиск фланцевого вентиля 40 бар (4,0 Мпа).

Технічні характеристики:
Номінальний діаметр DN: 20 мм;
Максимальний тиск PN: 40 атм
Тип приєднання: фланцеве.
Робоче середовище: вода, гаряча вода, пара, повітря.
Робоча температура: до +400°С
Матеріали:
1. Корпус: Сталь GS25;
2. Ущільнення сідла: Нержавіюча сталь 304;
3. Клапан: Сталь GSC-25 surfacing SS304;
4. Шток: Нержавіюча сталь 410;
5. Прокладка: Графіт+SS410;
6. Кришка: Сталь ASTM A216 GR WCB;
7. Болт: Вуглецева сталь;
8. Гайка: Вуглецева сталь;
9. Фіксатор: посадки SS304;
10. Ущільнення штока: Сальникове (графіт);
11. Поджимная втулка: ASTM A216 GR WCB;
12. Рим-болт: CS35;
13. Гайка під рим-болт: CS25;
14. Напрямна гайка: ZcuAl10Fe3;
15. Ручка: Чавун GG25;
16. Гайка: CS25;
Діапазон температур і тисків клапана запірного GV-40:
P, бар | 40 | 35 | 28 | 21 |
---|---|---|---|---|
Т, оС | 120 | 200 | 300 | 400 |
Розміри вентиля:
Ду | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
---|---|---|---|---|---|---|---|---|---|---|---|
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 |
D2 | 45 | 58 | 68 | 78 | 88 | 102 | 122 | 138 | 162 | 188 | 218 |
b | 16 | 18 | 18 | 18 | 18 | 20 | 22 | 24 | 24 | 26 | 28 |
n-ød | 4-ø14 | 4-ø14 | 4-ø14 | 4-ø18 | 4-ø18 | 4-ø18 | 8-ø18 | 8-ø18 | 8-ø22 | 8-ø26 | 8-ø26 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 |
W | 110 | 140 | 140 | 170 | 170 | 210 | 260 | 260 | 310 | 430 | 430 |
Основні | |
---|---|
Виробник | Ayvaz |
Країна виробник | Туреччина |
Умовний прохід | 20 мм |
Напрямок потоку у вентилі | Прохідне |
Робоче середовище | Пар, Повітря, Неагресивна середа, Вода |
Максимальна робоча температура | 400 град. |
Максимальний робочий тиск | 40 бар |
Тип приєднання | Фланцеве |
Матеріал корпусу | Сталь |
Спосіб монтажу | Горизонтальний/вертикальний |
Ручний привід | Маховик |
Додаткові характеристики | |
Довжина | 150 мм |
