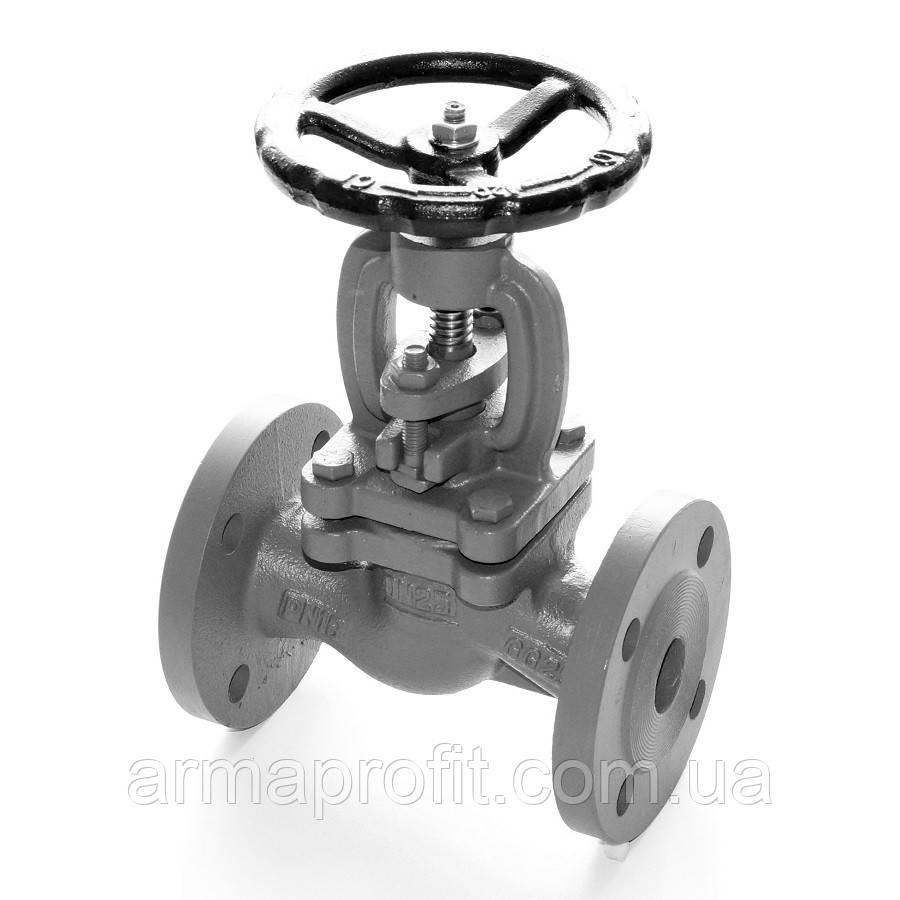

Вентиль запірний чавунний фланцевий GV-16 AYVAZ Ду125 Ру16

Вентиль запірний чавунний фланцевий GV-16 AYVAZ Ду125 Ру16

Вентиль запорный AYVAZ тип GV 16 предназначены для использования в качестве запорно-регулирующей арматуры в системах водоснабжения, отопительных и промышленных установках для газообразных и жидких не агрессивных сред. Корпус вентиля изготовлен из чугуна марки GG25. В качестве уплотнения запорного вентиля используется графит, что позволяет использование вентиля в трубопроводных системах с максимальной температурой рабочей среды до 300 С. Максимально допустимое рабочее давление фланцевого вентиля 16 бар (1,6 Мпа).

Технические характеристики:

Номинальный диаметр DN: 125 мм;

Максимальний тиск PN: 16 атм

Тип приєднання: фланцеве.

Робоче середовище: вода, гаряча вода, пара, повітря.

Робоча температура: від -10°С до +300°С

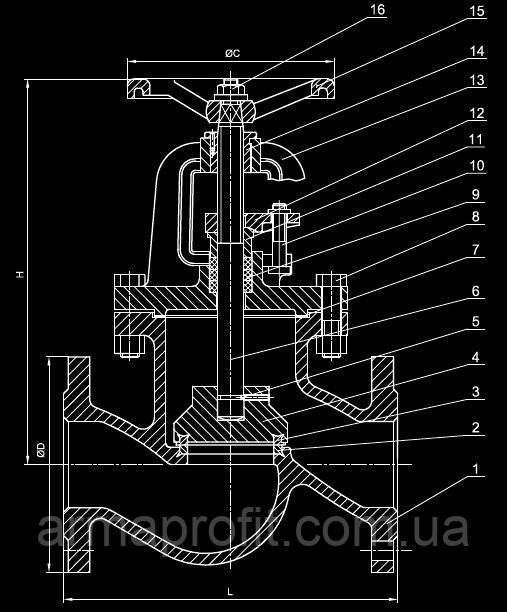

Матеріали:

1. Корпус: Чавун GG25;

2. Ущільнення сідла: Нержавіюча сталь 304;

3. Ущільнення клапана: Нержавіюча сталь 304;

4. Клапан: Чавун GG25;

5. Стопорний гвинт: Нержавіюча сталь 304;

6. Шток: Нержавіюча сталь 420;

7. Прокладка: Графіт;

8. Болт: Вуглецева сталь;

9. Ущільнення штока: Сальникове (графіт);

10. Болт: Вуглецева сталь;

11. Поджимная втулка: ASTM B16 C36000;

12. Кришка: Чавун GG25;

13. Стійка: Чавун GG25;

14. Напрямна гайка: ASTM B16 C36000;

15. Ручка: Чавун GG25;

16. Гайка: Вуглецева сталь;

Діапазон температур і тисків:

Розміри вентиля:
