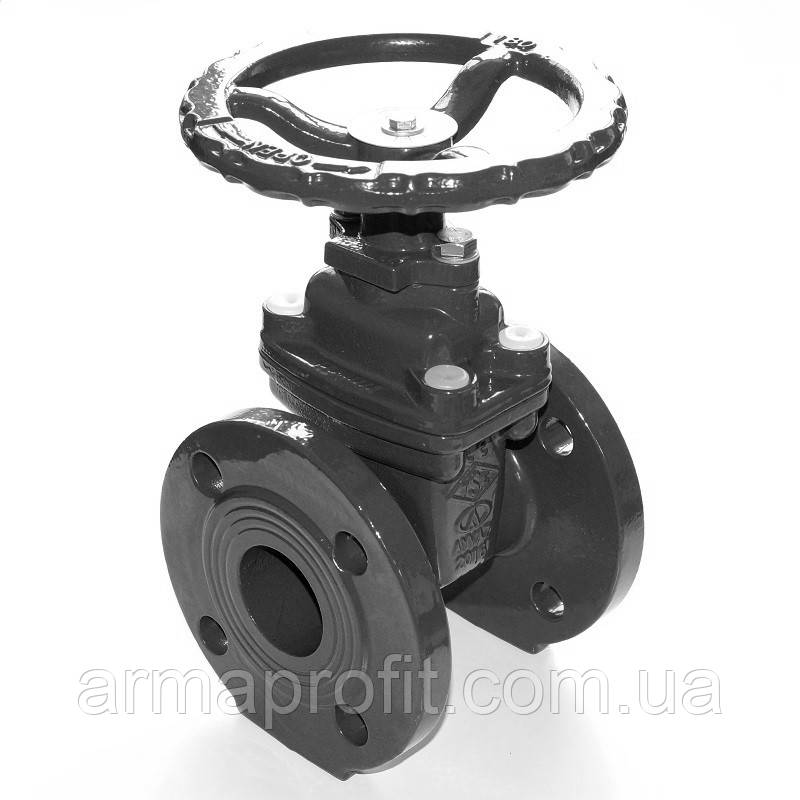

Засувка чавунна з гумованим клином AYVAZ GTK-16 Ду150 Ру16

Засувка чавунна з гумованим клином GTK-16 AYVAZ Ру16 встановлюється в якості запірної арматури на трубопроводах, які транспортують холодну або гарячу воду при температурі до 80°С. Прогумований клин засувки гарантує герметичність і тривалий термін служби. Корпус засувки AYVAZ GTK-16 має прямий прохід, що знижує гідравлічний опір системи і запобігає скупчення опадів. Максимальний робочий тиск засувки з гумованим клином 16 бар (1,6 МПа). Є аналогом засувки 30ч39р.



Технічні характеристики:

Номінальний діаметр DN: 150 мм;

Максимальний тиск PN: 16 атм;

Робоча температура: до +80°С;



Матеріали:

1. Корпус: Чавун з кулястим графітом GGG 40.3;

2. Диск: Кульовий чавун GGG 40.3 з покриттям EPDM;

3. Різьбова втулка: Латунь;

4. Гумова прокладка: NBR;

5. Шток: Нержавіюча сталь;

6. Кришка: Чавун з кулястим графітом GGG 40.3;

7. Фіксуюче кільце: Латунь;

8. Кільце ущільнень: NBR;

9. Корпус ущільнень: Чавун з кулястим графітом GGG 40.3;

10. Маховик: Чавун з кулястим графітом GGG 40.3;

11. Болт кришки: SS 410;

12. Пилозахисні ущільнювача: NBR;

13. Кільце ущільнень: NBR;

14. Нейлоновий роздільник: Нейлон 66;

15. Кільце ущільнень: NBR;

16. Гвинт: SS 410.



Розміри засувки:

Ду L H M h1 G k n-Ød1 b D S
40 140 175 200 345 84 110 4-Ø19 19 150 14
50 150 198 200 350 98 125 4-Ø19 19 165 14
65 170 233 254 370 118 145 4-Ø19 19 185 17
80 180 250 254 405 132 160 4-Ø19 19 200 17
100 190 300 254 411 156 180 8-Ø19 19 220 19
125 200 255 315 500 184 210 8-Ø19 19 250 19
150 210 378 315 555 211 240 8-Ø23 19 285 19
200 230 470 406 650 268 295 12-Ø23 20 340 24
250 250 570 500 750 320 355 12-Ø28 22 405 27
300 270 650 500 855 378 410 12-Ø28 24,5 460 27
Характеристики
Додаткові характеристики
Висота378 мм
Конструкція шпінделяНевисувний
Довжина210 мм
Основні
Клас герметичностіЗ
Ручний привідМаховик
Максимальна робоча температура80 град.
Країна виробникТуреччина
Максимальний робочий тиск16 бар
ПривідРучний
Робоче середовищеВода
КолірСиній
Умовний прохід150 мм
ВиробникAyvaz
ПокриттяЕмаль
Спосіб монтажуГоризонтальний/вертикальний
Матеріал корпусуЧавун
Запірний органКлиновий
Тип приєднанняФланцеве
