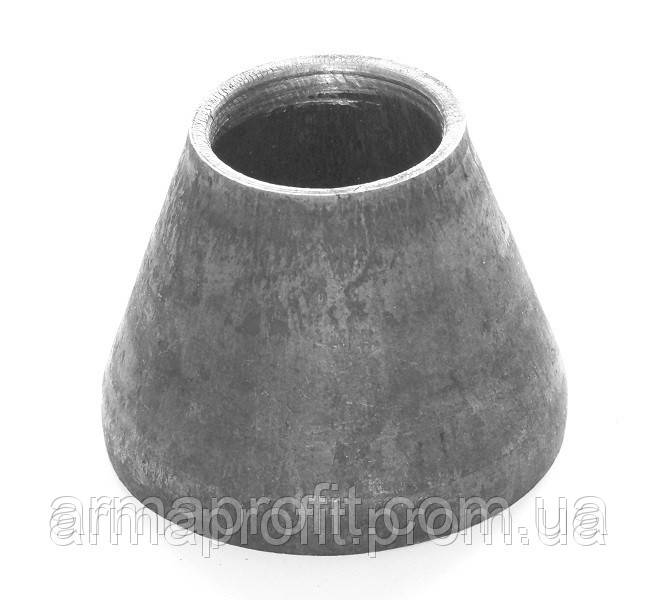

Перехід Dу40/32 сталевий концентричний 45*3-38*3 ГОСТ 17378-01
31,32 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 100 грн
- В наявності
- Оптом і в роздріб
- Код: 322.KO.045*3-38*3
- +380 (96) 222-82-71трубопровідна арматура
- +380 (50) 303-82-16трубопровідна арматура
- +380 (66) 120-24-80Гумотехнічні вироби, металовироби,
- +380 (98) 369-85-07Ланцюги, ізоляційні матеріали
Перехід сталевий концентричний ГОСТ 17378-01
ГОСТ 17378-2001. Справжній стандарт поширюється на безшовні приварні концентричні і ексцентричні переходи з вуглецевої і низьколегованої сталі. Область застосування переходів - відповідно до розділу 1 ГОСТ 17380.
ГОСТ 17380-2001. Справжній стандарт встановлює загальні технічні умови на безшовні приварні відводи, трійники, переходи і заглушки з вуглецевої і низьколегованої сталі. Деталі застосовують для трубопроводів різного призначення, включаючи підконтрольні органи нагляду, при PN (Py) до 16МПа і температурі від мінус 70 до плюс 450 град. У відповідності з проектною та (або) конструкторською документацією, в якій умови застосування (експлуатації) деталей встановлюють на основі результатів розрахунків на міцність з урахуванням всіх зовнішніх і внутрішніх силових впливів, властивостей транспортуються по трубопроводу речовин і навколишнього середовища, розрахункового терміну служби і (або) ресурсу, періодичності та обсягу регламентних робіт та ремонтів, вимог цього стандарту, норм і правил органів нагляду та інших нормативних документів на проектування, будівництво та експлуатацію трубопроводів
Повний текст ГОСТ 17378-2001 і ГОСТ 17380-2001 можна завантажити у розділі "Специфікації".
Конструкція і розміри переходів повинні відповідати вказаним на рисунку 1 і в таблицях 1 і 2.
рис. 1
Таблиця 1 - Переходи виконання 1
Розміри в міліметрах
| DN | D | T | D1 | T1 | L | Вага, кг |
| 40 | 48,3 | 2,6 3,6 5,0 |
26,9 | 2,0 3,2 4,0 |
64 | 0,19 0,25 0,34 |
| 2,6 3,6 5,0 |
33,7 | 2,3 3,2 4,5 |
0,19 0,25 0,34 |
|||
| 2,6 3,6 5,0 |
42,4 | 2,6 3,6 5,0 |
0,19 0,25 0,34 |
Примітка - приведена Вага для довідок
Таблиця 2 - Переходи виконання 2
Розміри в міліметрах
| DN | D | T | D1 | T1 | L | Вага, кг |
| 40 | 45 | 2,5 4,0 5,0 |
25 | 1,6 3,0 3,0 |
30 | 0,1 0,2 0,3 |
| 2,5 4,0 5,0 |
32 | 2,0 4,0 5,0 |
0,1 0,2 0,3 |
|||
| 2,5 4,0 5,0 |
38 | 2,0 4,0 5,0 |
0,1 0,2 0,3 |
Примітка - приведена вага для довідок
Перехід Dу40/32 сталевий концентричний 45*3-38*3 ГОСТ 17378-01
| Основні | |
|---|---|
| Країна виробник | Україна |
| Матеріал перехідника | Сталь |
| Тип приєднання | Під приварення |
| Умовний прохід | 40 мм |
| Умовний прохід Ду2 | 32 мм |
| Виробник | D&T |
| Користувальницькі характеристики | |
| Матеріал відводу | Сталь |
- Ціна: 31,32 ₴
