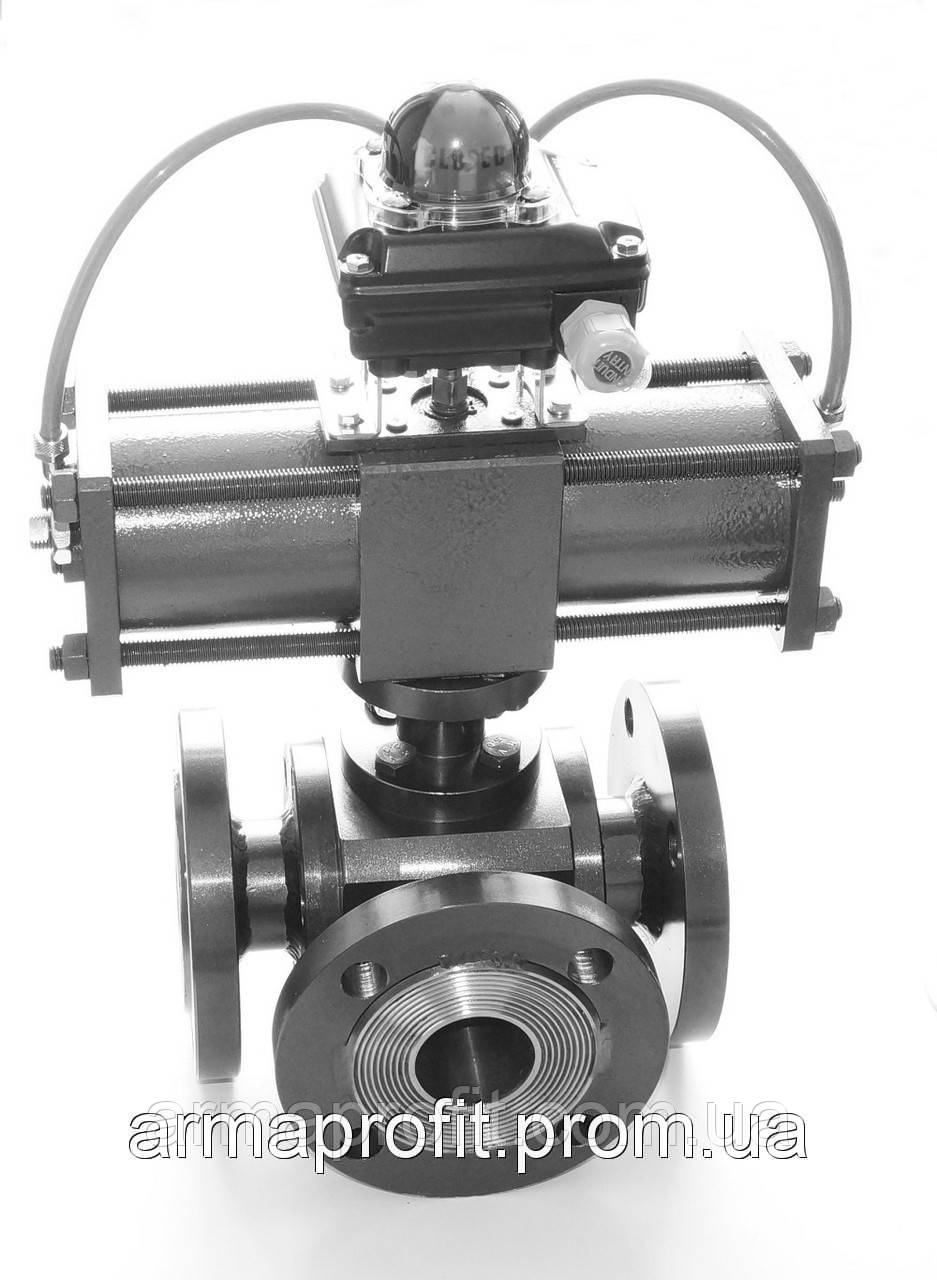

Кран нержавіючий кульовий триходовий фланцевий сталь 12Х18Н10Т з пневмоприводом Ду200 Ру40

под заказ
  • Немає в наявності
  • Оптом і в роздріб
  • Код: 101.02.UGG3/40РР.200

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 500 грн

+380962228271
  • +380 (96) 222-82-71
    трубопроводная арматура
  • +380 (50) 303-82-16
    трубопроводная арматура
  • +380 (66) 120-24-80
    РТИ, метизы, изол. мат., цепи
  • +380 (98) 369-85-07
    РТИ, метизы, изол. мат., цепи
повернення товару протягом 14 днів за домовленістю
Кран нержавіючий кульовий триходовий фланцевий сталь 12Х18Н10Т з пневмоприводом Ду200 Ру40
Кран нержавіючий кульовий триходовий фланцевий сталь 12Х18Н10Т з пневмоприводом Ду200 Ру40Немає в наявності
Ціну уточнюйте
+380962228271
  • +380 (96) 222-82-71
    трубопроводная арматура
  • +380 (50) 303-82-16
    трубопроводная арматура
  • +380 (66) 120-24-80
    РТИ, метизы, изол. мат., цепи
  • +380 (98) 369-85-07
    РТИ, метизы, изол. мат., цепи

Опис

Кран триходовий нержавіючий фланцевий застосовується в якості запірно-перемикаючого пристрою технологічних трубопроводів різних галузей.

Номінальний діаметр: 200мм
Тиск: до 40атм
Температура: від -60 до +200С (залежно від виконання)

Герметичність затвора - клас А по ГОСТ 9544-93

Температура навколишнього середовища - від мінус 30 до плюс 45С

Приєднання до трубопроводу - фланцеве по ГОСТ 12815-80 (ісп. 1)
Середовище: неагресивні і агресивні середовища харчової, хімічної промисловості та інших галузей

Матеріал основних деталей крана:

Корпус - сталь 12Х18Н10Т ГОСТ 5632-72

Фланець - сталь 12Х18Н10Т ГОСТ 5632-72

Пробка - сталь 12Х18Н10Т ГОСТ 5632-72

Сідло - фторопласт Ф-4 ГОСТ 10007-80

Шпиндель - Сталь 12Х18Н10Т ГОСТ 5632-72

Схема робочих положень крана з Т-подібною пробкою:

Напрямок подачі робочого середовища - постійно в центральний патрубок. Режим роботи крана має три положення - центральний патрубок з'єднаний з лівим патрубком, правим або двома одночасно.

Схема робочих положень крана з L-подібної пробкою:

Габаритні розміри:

DN Pn L D H L1 L2 Маса, кг
15 40 160   170   280 5
25 40 180 115 190 150 310 8
32 40 200 135 200 175 320 12
40 40 200 145 210 175 380 16
50 40 230 160 220 195 385 18
65 40 280   240 220 440 23
80 40 300 195 250 240 480 28
100 40 350 215 290 280 500 42
150 40 400 280 390 350 620 78
200 40 450 330 440 400 640 90

Привід: пневматичний з електромагнітним клапаном

Матеріал основних деталей привода:

Корпус: сталь 20 ГОСТ 1050-88

Поршень: сталь 20 ГОСТ 1050-88

Циліндр: 12Х18Н10Т ГОСТ 5632-72

Шток: 30Х13 ГОСТ 5632-72

Характеристики привода:

Тиск керуючої робочого середовища: 2-10атм

Керуюча середовище: повітря, інертний газ

Температура навколишнього середовища: від -30 до +45С

Кут повороту: 90

Сигналізатором кінцевих положень комплектується за бажанням замовника.

Характеристики

Основні
Країна виробникУкраїна
Гарантійний термін12 міс
Клас герметичностіА
Максимальна робоча температура200 град.
Максимальний робочий тиск40 бар
Матеріал корпусуНержавіюча сталь
Мінімальна робоча температура-30 град.
ПокриттяЕмаль
ПривідПневматичний
Робоче середовищеВода, Повітря, Агресивне середовище
Спосіб монтажуГоризонтальний/вертикальний
Тип затворуКульовий
Тип приєднанняФланцеве
Умовний прохід200 мм
КолірСиній
