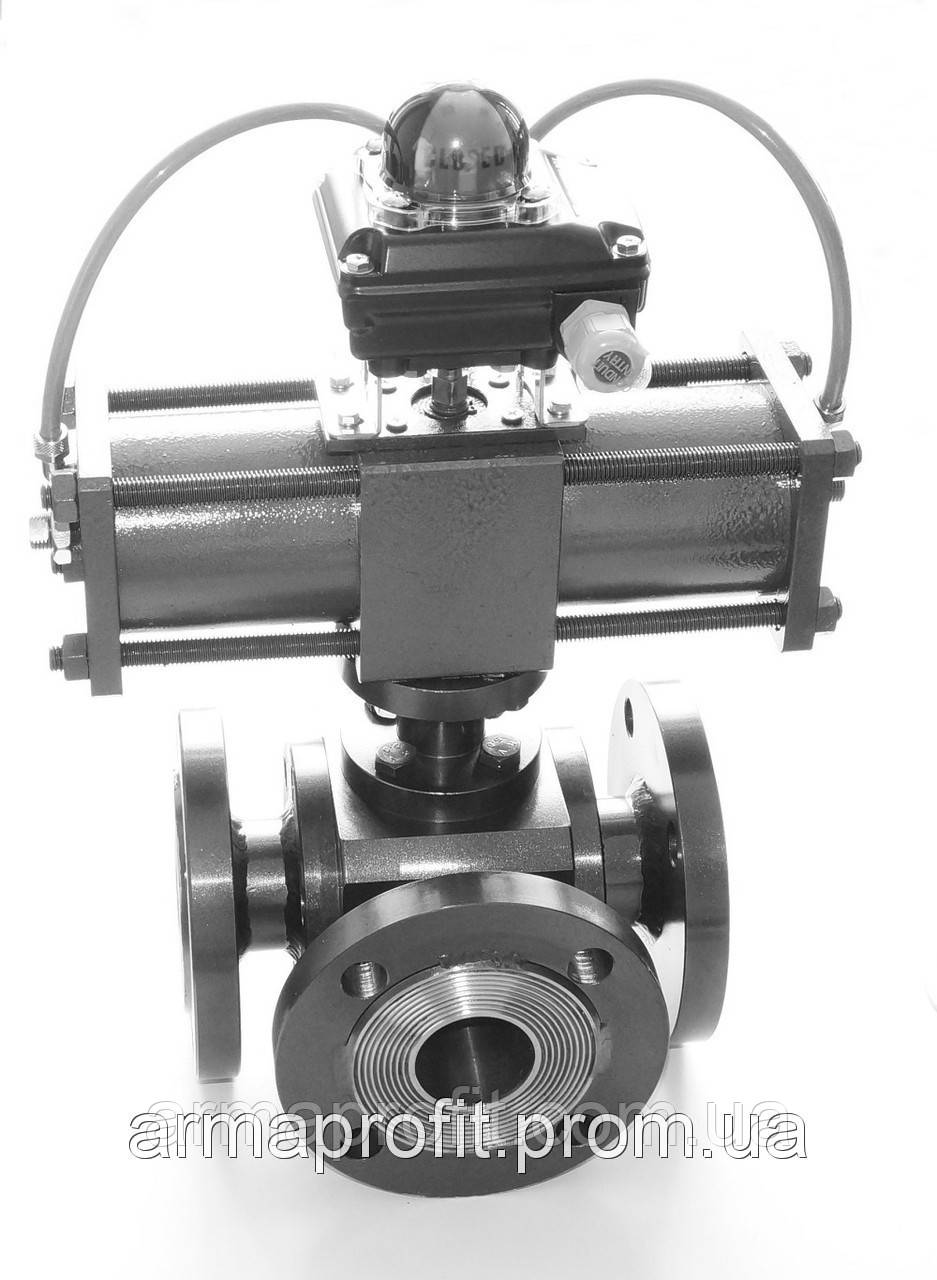

Кран нержавіючий кульовий триходовий фланцевий сталь 12Х18Н10Т з пневмоприводом Ду50 Ру40

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 500 грн

  • Немає в наявності
  • Оптом і в роздріб
  • Код: 101.02.UGG3/40РР.050
Кран нержавіючий кульовий триходовий фланцевий сталь 12Х18Н10Т з пневмоприводом Ду50 Ру40
Кран нержавіючий кульовий триходовий фланцевий сталь 12Х18Н10Т з пневмоприводом Ду50 Ру40Немає в наявності
Ціну уточнюйте
+380962228271
  • +380 (96) 222-82-71
    трубопроводная арматура
  • +380 (50) 303-82-16
    трубопроводная арматура
  • +380 (66) 120-24-80
    РТИ, метизы, изол. мат., цепи
  • +380 (98) 369-85-07
    РТИ, метизы, изол. мат., цепи
+380962228271
  • +380 (96) 222-82-71
    трубопроводная арматура
  • +380 (50) 303-82-16
    трубопроводная арматура
  • +380 (66) 120-24-80
    РТИ, метизы, изол. мат., цепи
  • +380 (98) 369-85-07
    РТИ, метизы, изол. мат., цепи
повернення товару протягом 14 днів за домовленістю

Кран нержавіючий кульовий триходовий фланцевий сталь 12Х18Н10Т з пневмоприводом Ду50 Ру40

Кран триходовий нержавіючий з пневмоприводом виконаний з нержавіючої сталі 12Х18Н10Т призначений для перемикання або перекриття потоку робочого середовища, в системі складається з трьох сполучених трубопроводів. Фланцеві триходові нержавіючі крани з пневмоприводом мають два види виконання проходу в запірному кулі (пробці), так звані Т-порт і L-порт. На схемах зазначена конфігурація потоку для L-образного і Т-образного проходу. Конструкція даного триходового крана припускає, що вхідний патрубок тільки центральний. Встановлюються кульові крани триходові з пневмоприводом на трубопроводи з харчовими і агресивними середовищами і застосовуються в хімічній, харчовій промисловості, а так само на технологічних лініях різних виробництв, де потрібна підвищена корозійна стійкість.

Для автоматизованого управління триходові крани фланцеві можуть оснащуватися пневмоприводом або електроприводом.

У компанії "Армапрофит", Ви можете купити, замовити нержавіючі триходові крани фланцеві з пневмоприводом, а так само іншу трубопровідну запірну арматуру, з доставкою в Харкові та по всій Україні.



Технічні характеристики:

Номінальний діаметр: 80мм

Номінальний тиск: від 6 до 40атм

Температура робочого середовища в залежності від виконання: від -60 °С до +200 °З

Герметичність затвора ― клас А по ГОСТ 9544-93

Температура навколишнього середовища ― від -30 °С до +45 °С

Приєднання до трубопроводу ― фланцеве по ГОСТ 12815-80 (ісп. 1)

Середа: агресивні середовища харчової, хімічної промисловості

Матеріал основних деталей крана:

Корпус ― сталь 12Х18Н10Т ГОСТ 5632-72

Фланець ― сталь 12Х18Н10Т ГОСТ 5632-72

Пробка ― сталь 12Х18Н10Т ГОСТ 5632-72

Сідло ― фторопласт Ф-4 ГОСТ 10007-80 (PTFE)

Шпиндель ― Сталь 12Х18Н10Т ГОСТ 5632-72

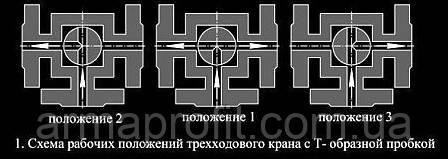

Схема робочих положень крана з Т-образною затвором кулею (пробкою):

Напрямок подачі робочого середовища ― постійно в центральний патрубок. Режим роботи крана має три положення ― центральний патрубок з'єднаний з лівим патрубком, правим або двома одночасно.Сектор повороту рукоятки 180 градусів. Робочі положення затвора крани повинні відповідати тим, які вказані на схемі, проміжних положень не допускається!

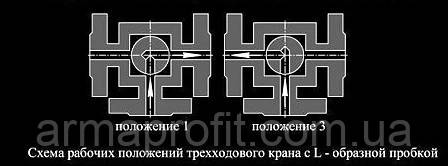

Схема робочих положень крана з L-подібної затвором (пробкою):

Направление подачи рабочей среды с пробкой L типа ― постоянно в центральный патрубок. Режим работы крана с пневмоприводом имеет два положения ― центральный патрубок соединен с одним из боковым патрубков. Сектор поворота рукоятки 90 градусов. Рабочие положения затвора крана должны соответствовать тем, которые указаны на схеме, промежуточных положений не допускается!

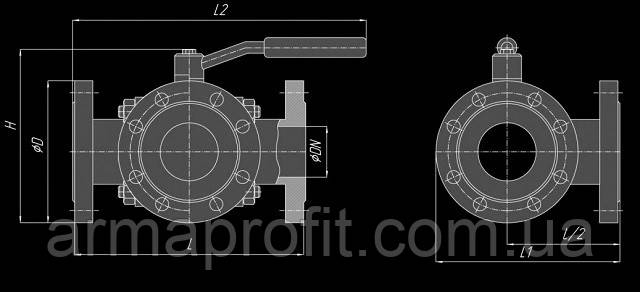

Габаритные размеры:

DN Pn L D H L1 L2 Масса, кг
15 40 160   170   280 5
25 40 180 115 190 150 310 8
32 40 200 135 200 175 320 12
40 40 200 145 210 175 380 16
50 40 230 160 220 195 385 18
65 40 280   240 220 440 23
80 40 300 195 250 240 480 28
100 40 350 215 290 280 500 42
150 40 400 280 390 350 620 78
200 40 450 330 440 400 640 90

Привод: пневматический с электромагнитным клапаном (пневмопривод)

Материал основных деталей пневмопривода:

Корпус: сталь 20 ГОСТ 1050-88

Поршень: сталь 20 ГОСТ 1050-88

Цилиндр: 12Х18Н10Т ГОСТ 5632-72

Шток: 30Х13 ГОСТ 5632-72

Характеристики пневмопривода:

Давление управляющей рабочей среды: 2-10атм

Управляющая среда: воздух, инертный газ

Температура окружающей среды: от -30 до +45С

Угол поворота: 90

Сигнализатором конечных положений пневмопривода комплектуется по желанию заказчика.

Другие названия: краны нержавеющие фланцевые с пневмоприводом, трехходовые шаровые краны пневоприводные, трехходовой шаровой кран, шаровый (пробковый) трехходовой кран, смесительный кран. шаровый кран 12Х18Н10Т, пневмопривод, пневмопривода для кранов

Характеристики
Основні
Мінімальна робоча температура-30 град.
Тип затворуКульовий
Клас герметичностіА
Тип приєднанняФланцеве
ПокриттяЕмаль
Максимальна робоча температура200 град.
Спосіб монтажуГоризонтальний/вертикальний
Країна виробникУкраїна
Максимальний робочий тиск40 бар
ПривідПневматичний
Гарантійний термін12 міс
Робоче середовищеАгресивне середовище, Повітря, Вода
Матеріал корпусуНержавіюча сталь
Умовний прохід50 мм
КолірСиній
