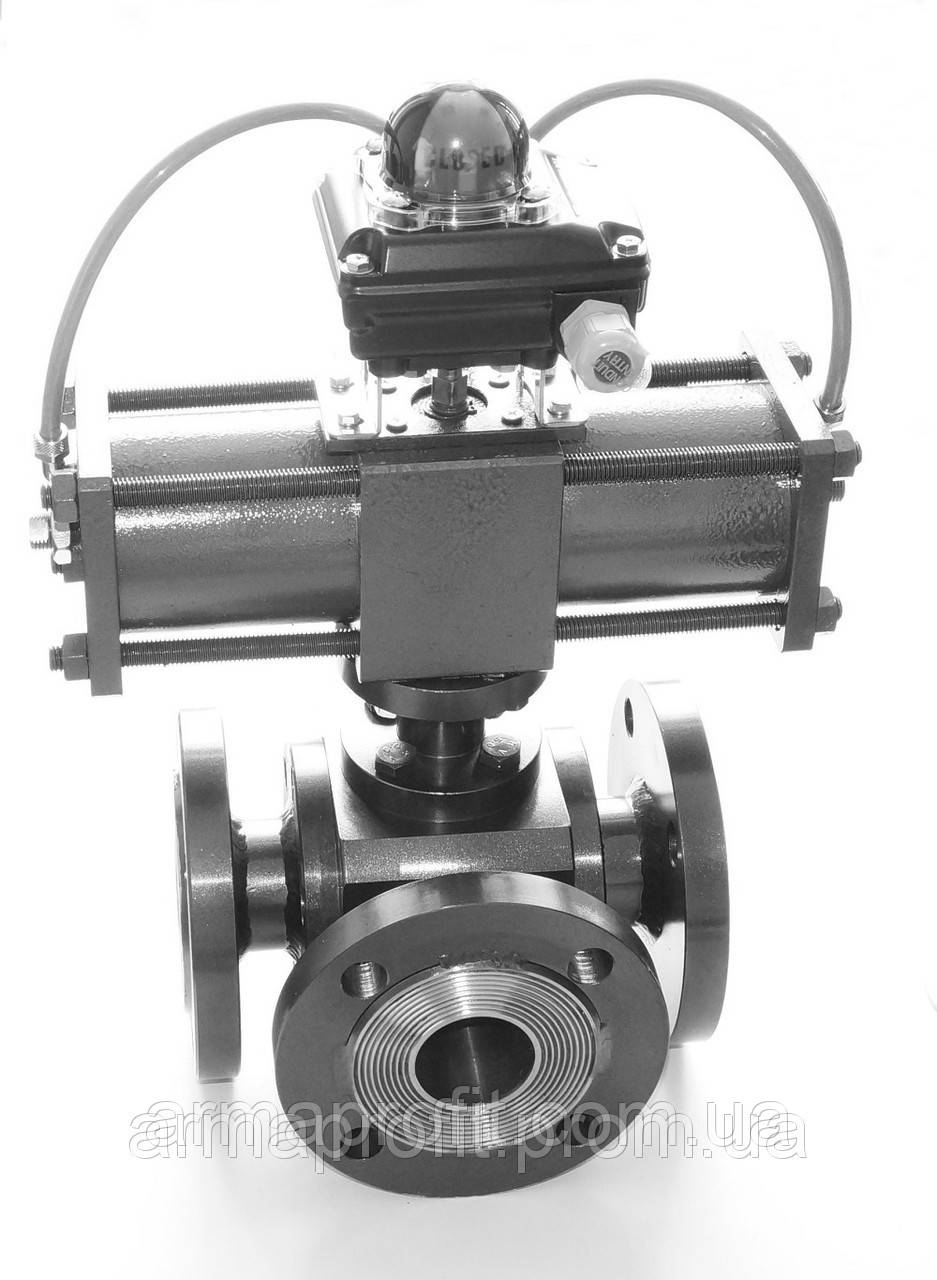

Триходовий Кран кульовий сталевий фланцевий L/T-порт з пневмоприводом Ду150 Ру40
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 500 грн
- Немає в наявності
- Оптом і в роздріб
- Код: 201.02.UGG3/40РР.150
- +380 (96) 222-82-71трубопровідна арматура
- +380 (50) 303-82-16трубопровідна арматура
- +380 (66) 120-24-80Гумотехнічні вироби, металовироби,
- +380 (98) 369-85-07Ланцюги, ізоляційні матеріали
Кран триходовий сталевий фланцевий застосовується в якості запірно-перемикаючого пристрою технологічних трубопроводів різних галузей.
Номінальний діаметр: 150мм
Тиск: до 40атм
Температура: від -60 до +200С (залежно від виконання)
Герметичність затвора - клас А по ГОСТ 9544-93
Температура навколишнього середовища - від мінус 30 до плюс 45С
Присоединение к трубопровода - фланцевое по ГОСТ 12815-80 (исп.1)
Среда: вода, природный и сжиженный газ, нефтепродукты, углекислота и др.
Материал основных деталей крана:
Корпус - сталь 20 ГОСТ 1050-88
Фланец - сталь 20 ГОСТ 1050-88
Пробка - сталь 30Х13 ГОСТ 5632-72
Седло - фторопласт Ф-4 ГОСТ 10007-80
Шпиндель - Сталь 30Х13 ГОСТ 5632-72

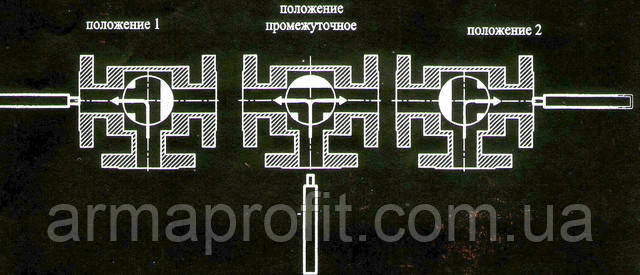

Схема рабочих положений крана с Т-образной пробкой:
Направление подачи рабочей среды - постоянно в центральный патрубок. Режим работы крана имеет три положения - центральный патрубок соединен с левым патрубком, правым или двумя одновременно.

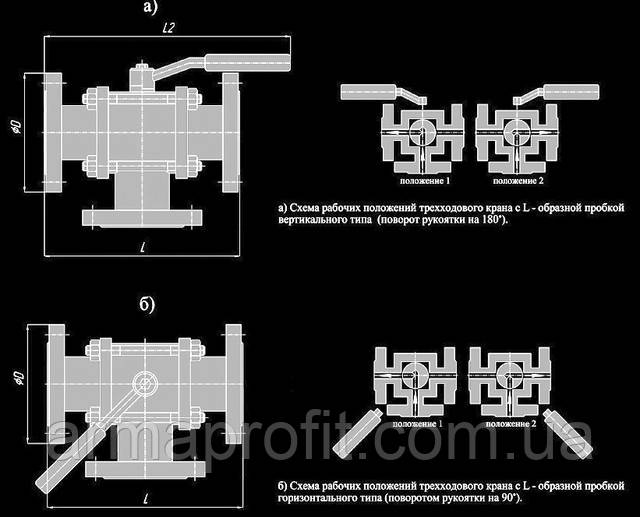

Схема робочих положень крана з L-подібної пробкою:

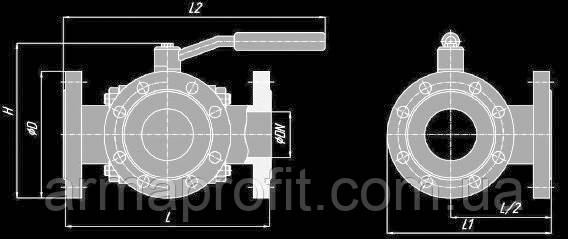

Габаритні розміри:
| DN | Pn | L | D | H | L1 | L2 | Маса, кг |
|---|---|---|---|---|---|---|---|
| 15 | 40 | 160 | 170 | 280 | 5 | ||
| 25 | 40 | 180 | 115 | 190 | 150 | 310 | 8 |
| 32 | 40 | 200 | 135 | 200 | 175 | 320 | 12 |
| 40 | 40 | 200 | 145 | 210 | 175 | 380 | 16 |
| 50 | 40 | 230 | 160 | 220 | 195 | 385 | 18 |
| 65 | 40 | 280 | 240 | 220 | 440 | 23 | |
| 80 | 40 | 300 | 195 | 250 | 240 | 480 | 28 |
| 100 | 40 | 350 | 215 | 290 | 280 | 500 | 42 |
| 150 | 40 | 400 | 280 | 390 | 350 | 620 | 78 |
| 200 | 40 | 450 | 330 | 440 | 400 | 640 | 90 |
Привід: пневматичний з електромагнітним клапаном
Матеріал основних деталей привода:
Корпус: сталь 20 ГОСТ 1050-88
Поршень: сталь 20 ГОСТ 1050-88
Циліндр: 12Х18Н10Т ГОСТ 5632-72
Шток: 30Х13 ГОСТ 5632-72
Характеристики привода:
Тиск керуючої робочого середовища: 2-10атм
Керуюча середовище: повітря, інертний газ
Температура навколишнього середовища: від -30 до +45С
Кут повороту: 90
Сигналізатором кінцевих положень комплектується за бажанням замовника.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Гарантійний термін | 12 міс |
| Клас герметичності | А |
| Максимальна робоча температура | 200 град. |
| Максимальний робочий тиск | 40 бар |
| Матеріал корпусу | Сталь |
| Мінімальна робоча температура | -30 град. |
| Покриття | Емаль |
| Привід | Пневматичний |
| Робоче середовище | Газ, Неагресивна середа, Нафтопродукти, Вода, Повітря |
| Спосіб монтажу | Горизонтальний/вертикальний |
| Тип затвору | Кульовий |
| Тип приєднання | Фланцеве |
| Умовний прохід | 150 мм |
| Колір | Синій |
