Клапан запобіжний пружинний фланцевий СППК 4Р Ру40 Ду125/125 (Україна)

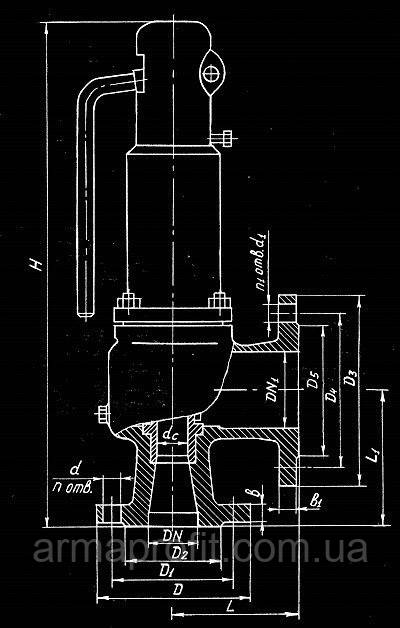

Клапан запобіжний пружинний фланцевий СППК 4Р Ру40 з ручним підривом

 Клапан предохранительный пружинный СППК4Р предназначен для защиты оборудования от недопустимого превышения давления сверх установленного и применяются на резервуарах, котлах, емкостях, сосудах, установках и трубопроводах для автоматического сброса рабочей среды в атмосферу или отводящий трубопровод с прекращением сброса среды после снижения давления до нужного предела.

 Принцип работы клапана основан на том, что давление среды под золотник противодействует давлению пружины, передаваемое через опору и шток. Превышение давления среды вызывает сжатие пружины, отрегулированной на рабочее давление, подъем золотника и сброс пара (или другой среды) в дренажную систему.

Среда: вода, водяной пар, масла и другие неагрессивные газообразные среды.

Давление номинальное: Ру 40 атм

Настройка давления: от 8 до 40 атм

Максимальная температура рабочей среды: 350С

Коэффициент расхода не менее: для жидкости - 0,5, для газообразных сред и водяного пара - 0,7

Материал основных деталей:

Корпус, ковпак - сталь 25

Сідло, золотник - сталь 20Х13

Пружина - сталь 51ХФА

Приєднання до трубопроводу по ГОСТ 12820-80

Установче положення клапана - вертикальне, ковпаком вгору.
