Клапан зворотний нержавіючий міжфланцевий GENEBRE тип 2406 AISI316 Ду300 Ру16
64 228,44 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 106.03.GE2406.300
- +380 (50) 303-82-16трубопровідна арматура
- +380 (66) 120-24-80Гумотехнічні вироби, металовироби,
- +380 (98) 369-85-07Ланцюги, ізоляційні матеріали

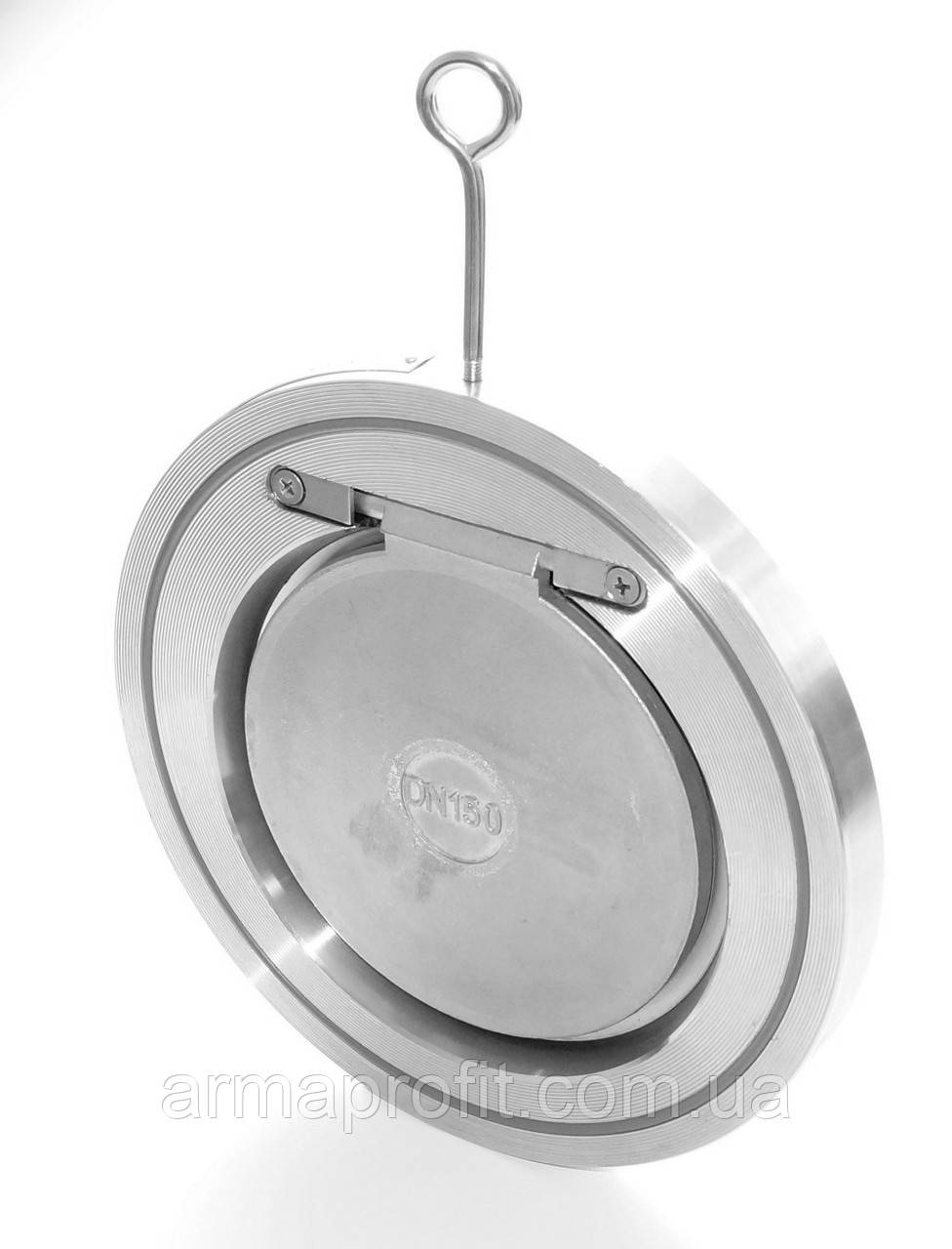

Клапан зворотний тип 2406 GENEBRE міжфланцевий поворотний з нержавіючої сталі AISI 316 DN300 PN1.6МПа
Клапан призначений для захисту трубопроводу від зворотного потоку робочого середовища.
Середа: агресивні середовища, не надають корозійного впливу на матеріали клапана; без механічних домішок і не дають твердих відкладень на внутрішніх поверхнях клапана.
Характеристики:
Номінальний діаметр DN: 300 мм
Максимальний тиск PN: 1.6 МПа
Максимальна температура : до +180°С
Приєднання до трубопроводу: міжфланцеве стяжка
Матеріали деталей:
1. Корпус: Нержавіюча сталь AISI 316
2. Диск: Нержавіюча сталь AISI 316
3. Зовнішня прокладка: Вітон
4. Прокладка диска: Вітон
5. Вісь болта: нержавіюча сталь AISI316
6. Стопор: нержавіюча сталь AISI316
7. Гачок: сталь
Розміри:
| Артикул | DN | PN | A | B | C | D | Вага, кг |
|---|---|---|---|---|---|---|---|
| 2406 09 | 2" | 16 | 14 | 109 | 101 | 32 | 0,855 |
| 2406 10 | 2½" | 16 | 14 | 129 | 113 | 40 | 1,180 |
| 2406 11 | 3" | 16 | 14 | 144 | 124 | 54 | 1,480 |
| 2406 12 | 4" | 16 | 18 | 164 | 148 | 70 | 2,500 |
| 2406 13 | 5" | 16 | 18 | 195 | 179 | 92 | 3,200 |
| 2406 14 | 6" | 16 | 20 | 220 | 198 | 112 | 4,400 |
| 2406 16 | 8" | 16 | 22 | 275 | 248 | 154 | 7,150 |
| 2406 18 | 10" | 16 | 26 | 332 | 312 | 200 | 11,950 |
Графік залежності робочих параметрів температури і тиску:
Діаграма втрати напору:
Горизонтальний потік, Н₂О t-20°С
Установка:
Трубопровід, де буде змонтований клапан, повинен бути прокладений так, щоб на корпус клапана не діяли розтягуючі і гнущие сили.
З'єднання на трубопроводі не можуть вносити додаткові напруження які можуть виникнути у зв'язку з їх надмерним зусиллям, a матеріал з'єднань повинен відповідати робочим параметрами трубопроводу.
Необхідно звернути увагу на напрямок течії середовища, яке позначено на корпусі клапана. Монтаж можливий на горизонтальному, вертикальному (при умови протікання потоку знизу вгору) ділянці трубопроводу.
| Основні | |
|---|---|
| Виробник | Genebre |
| Країна виробник | Іспанія |
| Вага | 20.5 кг |
| Максимальна робоча температура | 180 град. |
| Максимальний робочий тиск | 16 бар |
| Матеріал корпусу | Нержавіюча сталь |
| Робоче середовище | Вода, Агресивне середовище |
| Спосіб монтажу | Горизонтальний/вертикальний |
| Тип приєднання | Стяжні |
| Умовний прохід | 300 мм |
| Функціональне призначення клапана | Зворотний клапан |
- Ціна: 64 228,44 ₴
