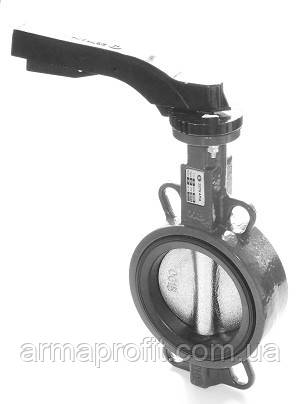

Заслонка поворотная Баттерфляй ZETKAMA Ду300 Ру16 диск чугун тип 497B(С67) с редуктором
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 500 грн
- Немає в наявності
- Оптом і в роздріб
- Код: 203.03.Zt497B.С67.300R
- +380 (96) 222-82-71трубопровідна арматура
- +380 (50) 303-82-16трубопровідна арматура
- +380 (66) 120-24-80Гумотехнічні вироби, металовироби,
- +380 (98) 369-85-07Ланцюги, ізоляційні матеріали
Заслонка поворотная Баттерфляй диск чугун ZETKAMA тип 497B(С67) Ру16
Применяется для водоснабжения, отопления, кондиционирования воздуха, пожаротушения. Используется для воды, воздуха и нейтральных газообразных сред. Рабочие температуры от -10⁰С до +120⁰С.
Затворы имеют функцию запорную и дросселирующую.
Технические характеристики:
Номинальный диаметр DN: 50-300;
Максимальное давление PN: 16 атм;
Рабочая температура: от -10°С до +120°С;
Класс А по норме EN 12266-1;
Строительная длина согласно EN 558;
Покрашен эпоксидной краской RAL 5002 150мкм;
Уплотнение EPDM;
Экологически безопасен.
Материалы:
1. Корпус: чугун EN-GJS-400-17 5.3106 (ex. JS 1030) + эпоксид;
2. Диск: чугун EN-GJS-400-17 5.3106 (ex. JS 1030) ;
3. Уплотнение: EPDM;
4. Шток: нержавеющая сталь AISI 416;
Размеры:
В открытом положении затвор имеет размеры, больше номинального диаметра. Проверьте, не мешает это работе других компонентов трубопровода, в результате чего могут возникнуть повреждения или неполадки в работе системы.
Коефіцієнт Kv:
| DN | 32/40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|
| 10° | 0.04 | 0.05 | 0.09 | 0.17 | 0.26 | 0.43 | 0.68 | 1.7 | 2.6 | 3.4 |
| 20° | 2 | 3 | 5 | 8 | 15 | 25 | 38 | 76 | 129 | 200 |
| 30° | 5 | 6 | 10 | 15 | 31 | 52 | 81 | 160 | 273 | 422 |
| 40° | 10 | 13 | 21 | 33 | 67 | 113 | 175 | 348 | 592 | 914 |
| 50° | 18 | 23 | 38 | 60 | 119 | 202 | 312 | 620 | 1055 | 1630 |
| 60° | 30 | 38 | 64 | 99 | 196 | 334 | 516 | 1025 | 1746 | 2697 |
| 70° | 48 | 60 | 102 | 156 | 310 | 529 | 817 | 1623 | 2764 | 4269 |
| 80° | 72 | 90 | 152 | 235 | 466 | 793 | 1226 | 2434 | 4145 | 6403 |
| 90° | 78 | 98 | 167 | 258 | 512 | 872 | 1347 | 2675 | 4555 | 7037 |
Інструкцію з встановлення і експлуатації можна завантажити у розділі "Специфікації" а також на сайті виробника: http://www.zetkama.com.pl
| Основні | |
|---|---|
| Виробник | Zetkama |
| Країна виробник | Польща |
| Вага | 33.65 кг |
| Вид затвора | Поворотний дисковий |
| Гарантійний термін | 12 міс |
| Запірний орган | Однодисковий |
| Клас герметичності | А |
| Максимальна робоча температура | 120 град. |
| Максимальний робочий тиск | 16 бар |
| Матеріал корпусу | Чавун |
| Мінімальна робоча температура | -10 град. |
| Покриття | Епоксидний порошок |
| Привід | Ручний-редуктор |
| Пропускна здатність | 7037 куб.м/год |
| Робоче середовище | Вода |
| Спосіб монтажу | Горизонтальний/вертикальний |
| Тип приєднання | Стяжні |
| Умовний прохід | 300 мм |
| Колір | Синій |
- Ціна: Ціну уточнюйте
