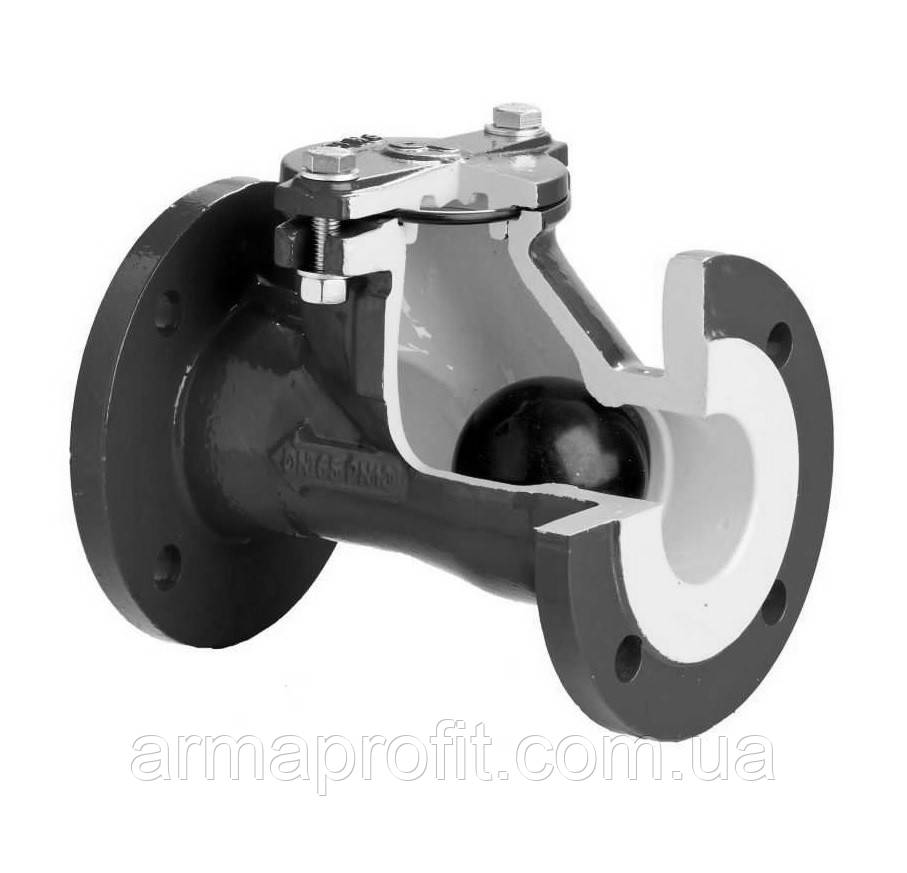

Клапан зворотний каналізаційний чавунний фланцевий арт. 400 ZETKAMA Ду150 Ру16

Клапан зворотний каналізаційний кульовий фланцевий Zetkama тип 400 Ду150 Ру16

Клапан зворотній з гумованою кулею призначений для установки насамперед у системах каналізації, Клапан спеціально розроблений для густих і в'язких середовищ і має епоксидне покриття як зовні так і всередині. Як і всі зворотні клапани, клапан Zetkama тип 400 Ду150 призначений для пропуску потоку середовища тільки в одному напрямку і відсікання потоку у зворотному напрямку.

Технічні характеристики:

Номінальний діаметр (DN) : 150 мм;

Максимальний робочий тиск: 16 бар (1,6 Мпа);

Діапазон робочих температур: від 0 °С до +70 °С;

Приєднання: фланцеве по ГОСТ 12820-80

Установка: горизонтальна, вертикальна (подача знизу вгору);

Матеріали:

1. Корпус ― Високоміцний чавун EN - GJS - 400-15 (5.3106 (ex.JS 1030))

2. Кришка ― Високоміцний чавун EN - GJS - 400-15 (5.3106 (ex.JS 1030))

3. Куля ― метал/NBR

4. Прокладка кришки з корпусом― NBR;

5. Болт + гайка ― AISI304

Розміри зворотного клапана:

Встановлення зворотного клапана:

Встановити клапан між відповідними фланцями трубопроводу. Відстань між фланцями
трубопроводу повинна відповідати будівельній довжині клапана. Встановити прокладки між
фланцями клапана і фланцями, привареними до трубопроводу. Затягнути болти за напрямом
проти годинникової стрілки.
Не можна приварювати фланці до труб після установки клапана.Гідравлічний удар може призвести до пошкодження і пошкодження арматури. Перед монтажем клапана необхідно перевірити співвісність і паралельність відповідних фланців, приварених до трубопроводу. Це необхідно для запобігання виникнення механічних напружень на клапані. Для виключення гідроудару в системі необхідно використовувати компенсатори при монтажі трубопроводу.

УВАГУ. Клапан повинен бути встановлений у відповідності з напрямком стрілки, що показують напрямок потоку робочого середовища, указаннойна корпусі клапана.
При монтажі клапана на вертикальній ділянці трубопроводу, допустимий напрямок потоку знизу!
