Засувка поворотна Баттерфляй DUYAR тип T-0930 з неіржавким диском
Робоче середовище: холодна та гаряча вода, рідини не чинять агресивного впливу на матеріали заслінки, без механічних домішок.
Характеристики:
Діаметр: 40мм
Температура: 120С
Тиск: 1,6МПа
Приєднання: міжфланцеве за ГОСТ 12820-80

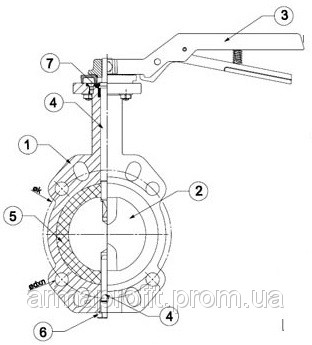

Матеріали:
1. Корпус: чавун GG25/GGG40
2. Диск: нержавіюча сталь
3. Ручка: чавун GGG40
4. Шток: нержавіюча сталь
5. Ущільнення: EPDM
6. Герметичне: сталь
7. Ущільнення: Скловолокно
Розміри:
| DN | фg | H1 | H2 | H3 | H4 | B | L | W | A | тип | фN | фM | фd1xz | k | n | фd | Вага, кг |
| 40 | 42,5 | 77 | 144 | 32,5 | 254 | 32 | 33 | 26,8 | 11 | F05 | 65 | 50 | 7x4 | 110 | 4 | 19 | 2,5 |
| 50 | 53 | 81 | 162 | 32,5 | 275,5 | 32 | 43 | 31 | 11 | F05 | 65 | 50 | 7x4 | 125 | 4 | 19 | 3 |
| 65 | 65 | 87 | 175,5 | 32,5 | 295 | 32 | 46 | 45,9 | 11 | F05 | 65 | 50 | 7x4 | 145 | 4 | 19 | 3,5 |
| 80 | 79 | 99 | 193 | 32,5 | 324,5 | 32 | 46 | 62,2 | 11 | F05 | 65 | 50 | 7x4 | 160 | 8 | 19 | 4 |
| 100 | 104,5 | 111 | 200 | 32,5 | 343,5 | 32 | 52 | 90,6 | 14 | F07 | 90 | 70 | 9x4 | 180 | 8 | 19 | 6 |
| 125 | 121,5 | 132 | 218 | 33 | 383 | 32 | 56 | 110 | 17 | F07 | 90 | 70 | 9x4 | 210 | 8 | 19 | 7 |
| 150 | 156 | 144,5 | 226 | 33 | 403,5 | 32 | 56 | 145,6 | 17 | F07 | 90 | 70 | 9x4 | 240 | 8 | 23 | 9 |
| 200 | 203 | 185,5 | 280 | 40,5 | 506 | 39,5 | 60 | 193,9 | 17 | F10 | 125 | 102 | 12x4 | 295 | 12 | 23 | 14 |
| 250 | 251 | 208,5 | 314,5 | 40,5 | 563,5 | 39,5 | 68 | 241,6 | 22 | F10 | 125 | 102 | 12х4 | 355 | 12 | 28 | 20 |
| 300 | 302,5 | 251 | 354 | 40,5 | 645,5 | 39,5 | 78 | 292,3 | 22 | F10 | 125 | 102 | 12х4 | 410 | 12 | 28 | 33 |
| 350 | 354 | 277 | 388 | 45 | 710 | 44 | 90 | 341,8 | 22 | F10 | 125 | 102 | 12х4 | 470 | 16 | 28 | 49 |
| 400 | 402 | 308 | 416 | 51 | 775 | 51 | 102 | 388,8 | 27 | F16 | 210 | 165 | 22х4 | 525 | 16 | 31 | 90 |
| 450 | 455 | 342 | 455 | 51 | 848 | 51 | 114 | 445,6 | 27 | F16 | 210 | 165 | 22х4 | 585 | 20 | 31 | 110 |
| 500 | 492,5 | 374 | 490 | 64 | 928 | 64 | 127 | 480,5 | 36 | F16 | 210 | 165 | 22х4 | 650 | 20 | 34 | 150 |
| 600 | 582 | 459 | 562 | 70 | 1091 | 70 | 154 | 566,4 | 36 | F16 | 210 | 165 | 22х4 | 770 | 20 | 37 | 242 |
Заслінка Батерфляй із Ду250 комплектується ручним приводом
Заходи безпеки під час встановлення:
1. Не встановлюйте затвор у повністю закритому положенні.
2. Перевірте паралельність фланців.
3. Не використовуйте додаткові прокладки між затвором і фланцем.
Характеристики
| Основні | |
|---|---|
| Умовний прохід | 40 мм |
| Виробник | DUYAR |
| Ручний привід | Ручка важіль |
| Матеріал корпусу | Чавун |
| Максимальна робоча температура | 120 град. |
| Вага | 2.5 кг |
| Спосіб монтажу | Горизонтальний/вертикальний |
| Країна виробник | Туреччина |
| Максимальний робочий тиск | 16 бар |
| Привід | Ручний |
| Гарантійний термін | 12 міс |
| Робоче середовище | Неагресивна середа, Вода |
| Тип приєднання | Стяжні |
