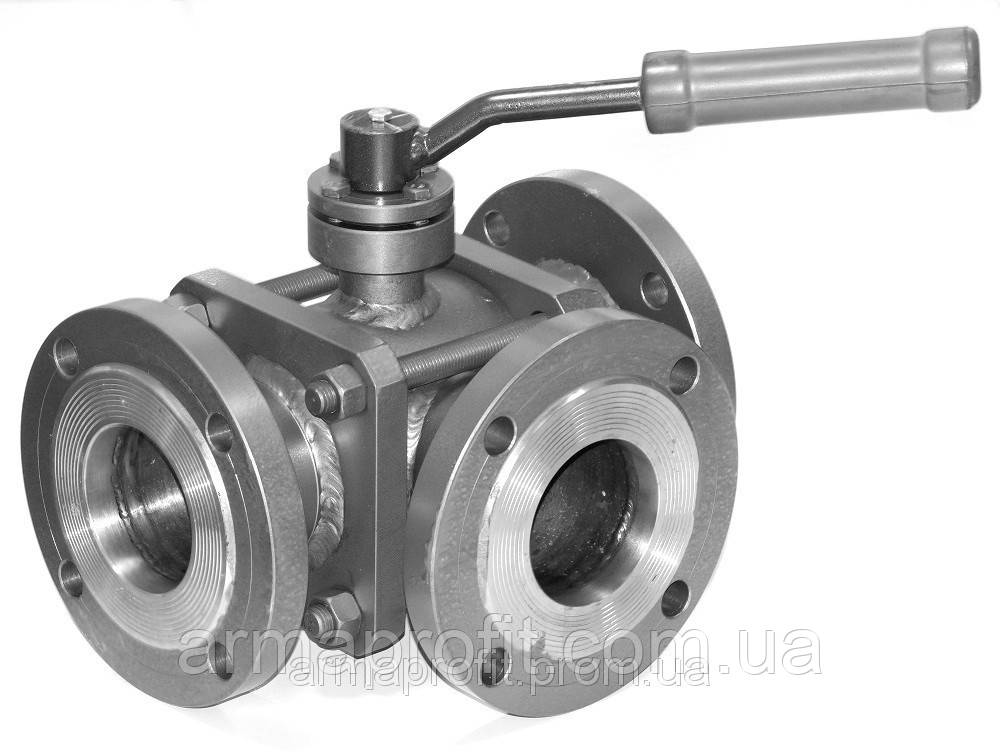

Кран нержавіючий кульовий триходовий фланцевий L/T-порт сталь 12Х18Н10Т Ду65 Ру40
50 049,36 ₴
Показати оптові ціни- Під замовлення
- Оптом і в роздріб
- Код: 101.02.UGG3/40.065
Відправка з 10 листопада 2024
- +380 (96) 222-82-71трубопровідна арматура
- +380 (50) 303-82-16трубопровідна арматура
- +380 (66) 120-24-80Гумотехнічні вироби, металовироби,
- +380 (98) 369-85-07Ланцюги, ізоляційні матеріали
Кран нержавіючий кульовий триходовий фланцевий застосовується в якості запірно-перемикаючого пристрою технологічних трубопроводів різних галузей.
Номінальний діаметр: 65мм
Номінальний тиск: від 6 до 40атм
Температура робочої середовища в залежності від виконання: від -60С до +200С
Герметичність затвора - клас А по ГОСТ 9544-93
Температура навколишнього середовища - від мінус 30 до плюс 45С
Приєднання до трубопроводу - фланцеве по ГОСТ 12815-80 (ісп. 1)
Середовище: неагресивні і агресивні середовища харчової, хімічної промисловості та інших галузей
Матеріал основних деталей крана:
Корпус - сталь 12Х18Н10Т ГОСТ 5632-72
Фланець - сталь 12Х18Н10Т ГОСТ 5632-72
Пробка - сталь 12Х18Н10Т ГОСТ 5632-72
Сідло - фторопласт Ф-4 ГОСТ 10007-80
Шпиндель - Сталь 12Х18Н10Т ГОСТ 5632-72
Схема робочих положень крана з Т-подібною пробкою:
Напрямок подачі робочого середовища - постійно в центральний патрубок. Режим роботи крана має три положення - центральний патрубок з'єднаний з лівим патрубком, правим або двома одночасно.Сектор повороту рукоятки 180 градусів.
Схема робочих положень крана з L-подібної пробкою:
Напрямок подачі робочого середовища з пробкою типу L - постійно в центральний патрубок. Режим роботи крана має два положення - центральний патрубок з'єднаний з одним із боковим патрубків. Сектор повороту рукоятки 90 градусів.
Габаритні розміри:
| DN | Pn | L | D | H | L1 | L2 | Маса, кг |
| 15 | 40 | 160 | 170 | 280 | 5 | ||
| 25 | 40 | 180 | 115 | 190 | 150 | 310 | 8 |
| 32 | 40 | 200 | 135 | 200 | 175 | 320 | 12 |
| 40 | 40 | 200 | 145 | 210 | 175 | 380 | 16 |
| 50 | 40 | 230 | 160 | 220 | 195 | 385 | 18 |
| 65 | 40 | 280 | 240 | 220 | 440 | 23 | |
| 80 | 40 | 300 | 195 | 250 | 240 | 480 | 28 |
| 100 | 40 | 350 | 215 | 290 | 280 | 500 | 42 |
| 150 | 40 | 400 | 280 | 390 | 350 | 620 | 78 |
| 200 | 40 | 450 | 330 | 440 | 400 | 640 | 90 |
| Основні | |
|---|---|
| Країна виробник | Україна |
| Вага | 23 кг |
| Гарантійний термін | 12 міс |
| Клас герметичності | А |
| Максимальна робоча температура | 200 град. |
| Максимальний робочий тиск | 40 бар |
| Матеріал корпусу | Нержавіюча сталь |
| Мінімальна робоча температура | -60 град. |
| Привід | Ручний |
| Робоче середовище | Газ, Неагресивна середа, Нафтопродукти, Вода, Агресивне середовище |
| Ручний привід | Ручка важіль |
| Спосіб монтажу | Горизонтальний/вертикальний |
| Тип затвору | Кульовий |
| Тип приєднання | Фланцеве |
| Умовний прохід | 65 мм |
- Ціна: 50 049,36 ₴
