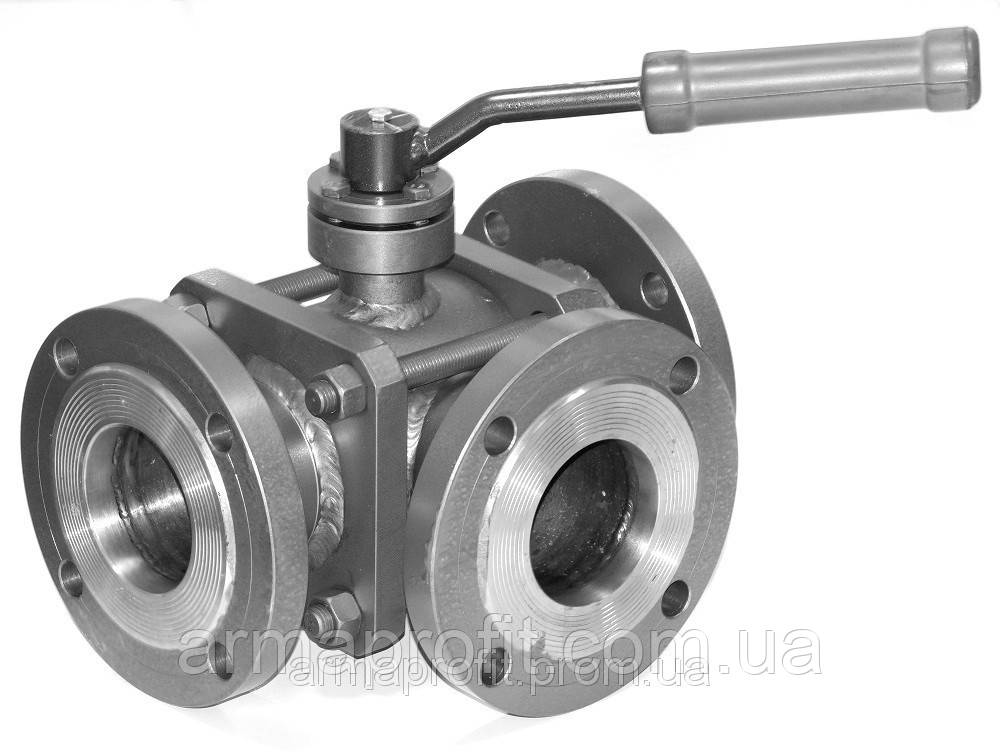

Кран нержавіючий кульовий триходовий фланцевий L/T-порт сталь 12Х18Н10Т Ду50 Ру40

42 861,48 ₴

Показати оптові ціни
  • Під замовлення
  • Оптом і в роздріб
  • Код: 101.02.UGG3/40.050
clockВідправка з 09 січня 2025
Кран нержавіючий кульовий триходовий фланцевий L/T-порт сталь 12Х18Н10Т Ду50 Ру40
Кран нержавіючий кульовий триходовий фланцевий L/T-порт сталь 12Х18Н10Т Ду50 Ру40Під замовлення
42 861,48 ₴
+380962228271
  • +380 (96) 222-82-71
    трубопровідна арматура
  • +380 (50) 303-82-16
    трубопровідна арматура
  • +380 (66) 120-24-80
    Гумотехнічні вироби, металовироби,
  • +380 (98) 369-85-07
    Ланцюги, ізоляційні матеріали
+380962228271
  • +380 (96) 222-82-71
    трубопровідна арматура
  • +380 (50) 303-82-16
    трубопровідна арматура
  • +380 (66) 120-24-80
    Гумотехнічні вироби, металовироби,
  • +380 (98) 369-85-07
    Ланцюги, ізоляційні матеріали
повернення товару протягом 14 днів за домовленістю

Кран нержавіючий кульовий триходовий фланцевий застосовується в якості запірно-перемикаючого пристрою технологічних трубопроводів різних галузей.

Номінальний діаметр: 50мм
Номінальний тиск: від 6 до 40атм
Температура робочої середовища в залежності від виконання: від -60С до +200С

Герметичність затвора - клас А по ГОСТ 9544-93

Температура навколишнього середовища - від мінус 30 до плюс 45С

Приєднання до трубопроводу - фланцеве по ГОСТ 12815-80 (ісп. 1)
Середовище: неагресивні і агресивні середовища харчової, хімічної промисловості та інших галузей

Матеріал основних деталей крана:

Корпус - сталь 12Х18Н10Т ГОСТ 5632-72

Фланець - сталь 12Х18Н10Т ГОСТ 5632-72

Пробка - сталь 12Х18Н10Т ГОСТ 5632-72

Сідло - фторопласт Ф-4 ГОСТ 10007-80

Шпиндель - Сталь 12Х18Н10Т ГОСТ 5632-72

Схема робочих положень крана з Т-подібною пробкою:

Напрямок подачі робочого середовища - постійно в центральний патрубок. Режим роботи крана має три положення - центральний патрубок з'єднаний з лівим патрубком, правим або двома одночасно.Сектор повороту рукоятки 180 градусів.

Схема робочих положень крана з L-подібної пробкою:

Напрямок подачі робочого середовища з пробкою типу L - постійно в центральний патрубок. Режим роботи крана має два положення - центральний патрубок з'єднаний з одним із боковим патрубків. Сектор повороту рукоятки 90 градусів.

Габаритні розміри:

DN Pn L D H L1 L2 Маса, кг
15 40 160   170   280 5
25 40 180 115 190 150 310 8
32 40 200 135 200 175 320 12
40 40 200 145 210 175 380 16
50 40 230 160 220 195 385 18
65 40 280   240 220 440 23
80 40 300 195 250 240 480 28
100 40 350 215 290 280 500 42
150 40 400 280 390 350 620 78
200 40 450 330 440 400 640 90











Характеристики
Основні
Країна виробникУкраїна
Вага18 кг
Гарантійний термін12 міс
Клас герметичностіА
Максимальна робоча температура200 град.
Максимальний робочий тиск40 бар
Матеріал корпусуНержавіюча сталь
Мінімальна робоча температура-60 град.
ПривідРучний
Робоче середовищеГаз, Неагресивна середа, Нафтопродукти, Вода, Агресивне середовище
Ручний привідРучка важіль
Спосіб монтажуГоризонтальний/вертикальний
Тип затворуКульовий
Тип приєднанняФланцеве
Умовний прохід50 мм
