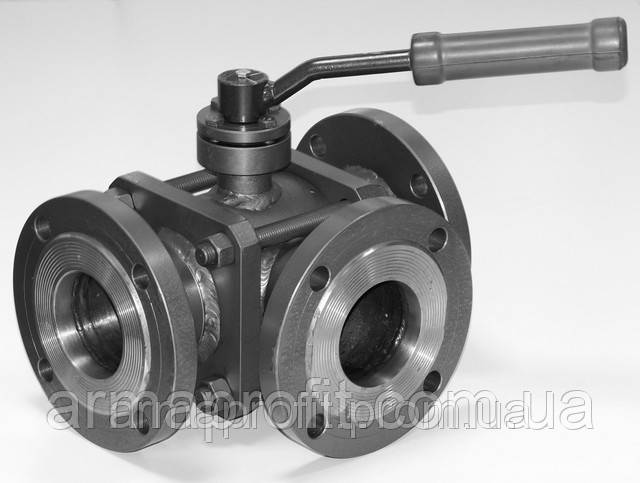

Кран кульовий сталевий трьохходовий фланцевий L/T-порт сталь 20 Ду15 Ру16-40
12 569,04 ₴
Показати оптові ціни- Під замовлення
- Оптом і в роздріб
- Код: 201.02.UGG3/40.015
Відправка з 06 лютого 2026
- +380 (96) 222-82-71трубопровідна арматура
- +380 (50) 303-82-16трубопровідна арматура
- +380 (66) 120-24-80Гумотехнічні вироби, металовироби,
- +380 (98) 369-85-07Ланцюги, ізоляційні матеріали
Кран кульовий трьохходовий сталевий фланцевий застосовується як запірно-перемикаючий пристрій технологічних трубопроводів різних галузей.
Номінальный діаметр: 15 мм
Тиск : 16-40 атм
Температура: стандартне виконання до 100С; (можливо зробити до 180С)
Герметичність затвора - класс А по ГОСТ 9544-93
Температура навколишнього середовища - від минус 30 до плюс 45С
Приєднання до трубопроводу - фланцеве по ГОСТ 12815-80 (исп.1)
Середовище: вода, пар, природний та скраплений газ, нефтепродукты. ( Можливо виробництво крана для вуглекислоти и др.)
Матеріали:
Корпус - сталь 20 ГОСТ 1050-88
Фланець - сталь 20 ГОСТ 1050-88
Пробка - сталь 30Х13 ГОСТ 5632-72
Сідло - фторопласт Ф-4 ГОСТ 10007-80
Шпиндель - Сталь 30Х13 ГОСТ 5632-72
Напрямок подачі робочого середовища - постійно в центральний патрубок. Режим роботи крана має три положення - центральний патрубок з’єднаний з лівим патрубком, правим або двома одночасно.
Схема робочих положень крана с Т-подібною пробкою:
Схема робочих положень крана з L-подібної пробкою:
Габаритні розміри:
| DN | Pn | L | D | H | L1 | L2 | Маса, кг |
| 15 | 25 | 160 | 170 | 280 | 5 | ||
| 25 | 25 | 180 | 115 | 190 | 150 | 310 | 8 |
| 32 | 25 | 200 | 135 | 200 | 175 | 320 | 12 |
| 40 | 25 | 200 | 145 | 210 | 175 | 380 | 16 |
| 50 | 25 | 230 | 160 | 220 | 195 | 385 | 18 |
| 65 | 25 | 280 | 240 | 220 | 440 | 23 | |
| 80 | 25 | 300 | 195 | 250 | 240 | 480 | 28 |
| 100 | 25 | 350 | 215 | 290 | 280 | 500 | 42 |
| 150 | 25 | 400 | 280 | 390 | 350 | 620 | 78 |
| 200 | 25 | 450 | 330 | 440 | 400 | 640 | 90 |
| Основні | |
|---|---|
| Країна виробник | Україна |
| Тип затвору | Кульовий |
| Умовний прохід | 15 мм |
| Робоче середовище | Неагресивна середа, Вода, Газ, Повітря, Нафтопродукти |
| Тип приєднання | Фланцеве |
| Мінімальна робоча температура | -30 град. |
| Максимальна робоча температура | 180 град. |
| Максимальний робочий тиск | 25 бар |
| Клас герметичності | А |
| Матеріал корпусу | Сталь |
| Спосіб монтажу | Горизонтальний/вертикальний |
| Привід | Ручний |
| Ручний привід | Ручка важіль |
| Вага | 5 кг |
| Гарантійний термін | 12 міс |
| Виробник | Атма |
- Ціна: 12 569,04 ₴
