Запірний пристрій покажчика рівня 12Б2бк фланцеве Ду20 Ру16

Запірний пристрій покажчика рівня 12б2бк встановлюється на котлах, судинах, апаратах та резервуарах для води та інших рідких середовищ із температурою до 498К.

Запірний пристрій покажчика рівня 12б2бк встановлюється на котлах, судинах, апаратах та резервуарах для води та інших рідких середовищ з температурою до 498К та тиском середовища не більше 1,6 МПа

Матеріал основних деталей – латунь.

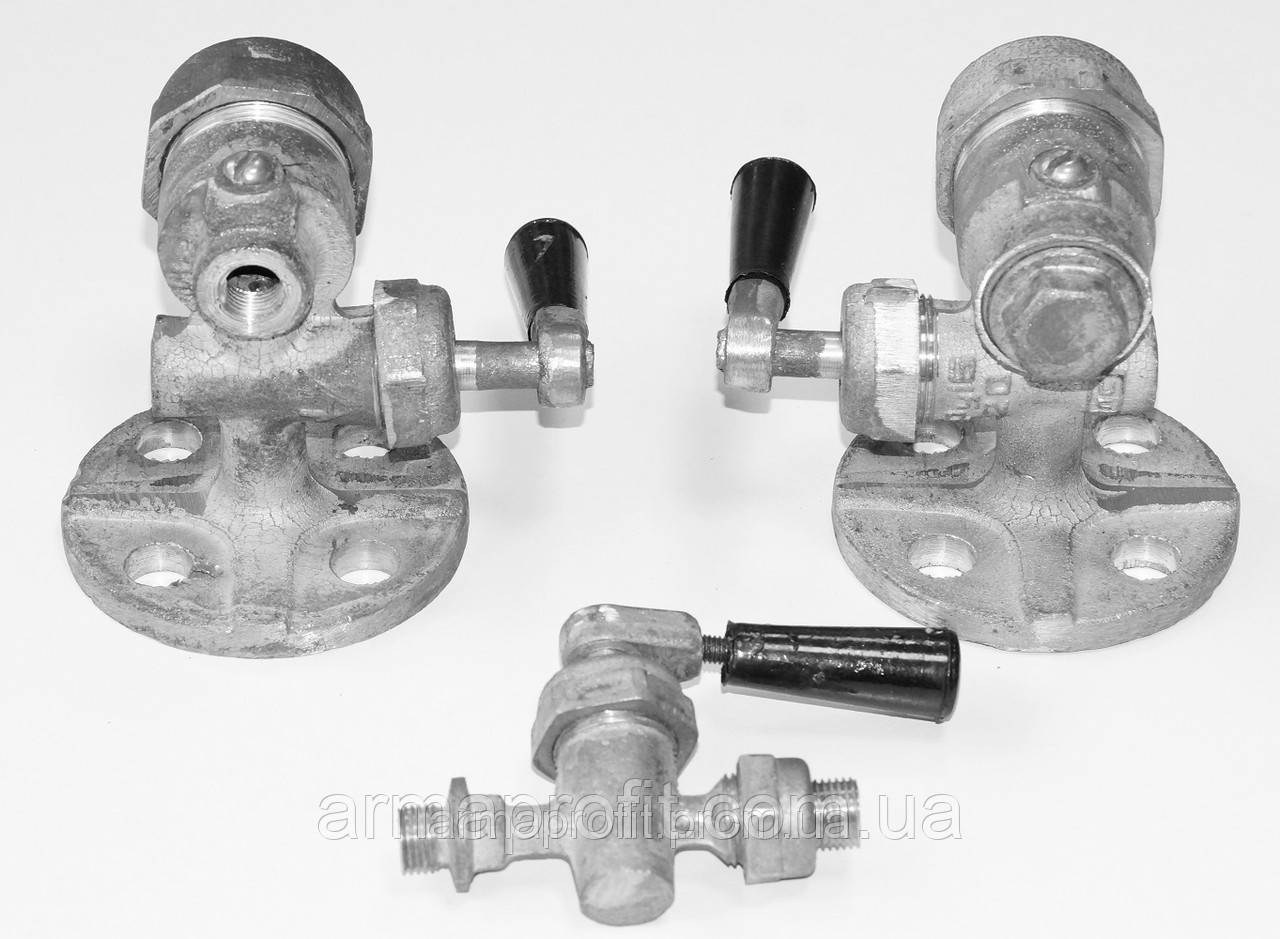

У комплект входить:

Корпус верхній у зборі - 1

Корпус нижній у зборі - 1

Кран пробко-спускний у зборі - 1

Паспорт - 1

При монтажі необхідно з'єднати нижній корпус запірного пристрою із пробко-спускним краном, для ущільнення встановити прокладку. Нижній корпус встановлюється на агрегат за допомогою різьбового кінця, місце з'єднання необхідно ущільнити. Встановити в нижній корпус скло для вимірювання рівня рідини (або рамку 12кч11бк).

Далі встановлюється верхній корпус запірного пристрою на агрегат місце з'єднання ущільнюється. Скло в корпусах ущільнюється сальниковим набиванням марки АП. Спускний трубопровід приєднується до пробко-спускного крана. При пробному пуску агрегату у разі течі підтягнути сальникове ущільнення.
