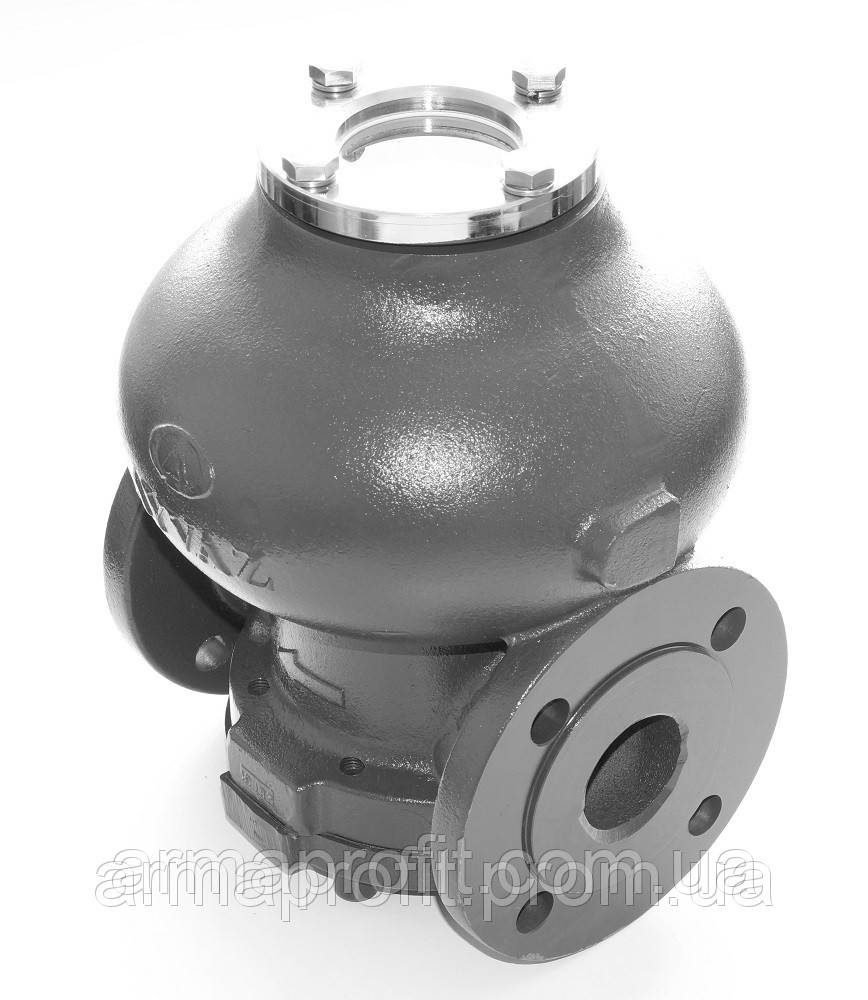

Конденсатовідвідник поплавковий SK-55 фланцевий AYVAZ Ду40 Ру16

Конденсатовідвідник поплавковий чавунний фланцевий SK-55 з низьким обсягом термостатного скидання повітря.

Сфера застосування: теплообмінники, обігрівальні батареї, цистерни, сушильні барабани, пічки

 Конденсатовідвідник поплавковий SK-55 скидання конденсату з допомогою поплавця, також здійснює скидання з допомогою термостатной капсули, яка знаходиться всередині корпусу, що в свою чергу забезпечує уникнення гідроудару. Навіть у разі поломки або нефункціонування поплавця, термостатна капсула автоматично включається і продовжує скид конденсату, чим запобігає його скупчення в системі.

Характеристики:

Номінальний діаметр DN: 32;

Номінальна ( робочий) тиск: Ру16 bar;

Максимально допустимий тиск: 25 bar;

Диференціальний тиск (перепад): 10 bar;

Максимальна робоча ттемпература: 250 °З;

Максимально допустима температура: 300 °З;

Приєднання : фланцеве.

Матеріали деталей:

1. Корпус: чавун GGG 40.3;

2. Кришка: GGG 40.3;

3. Термостатична капсула: нержавіюча сталь AISI 304;

4. Сідло скидання повітря: нержавіюча сталь AISI 304

5. Рукав поплавця: нержавіюча сталь AISI 304;

6. Поплавок: нержавіюча сталь AISI304.

7. Фільтр: нержавіюча сталь AISI 304.

Розміри:

Установка:  Конденсатовідвідник можна встановлювати тільки горизонтальному положенні, так що б поплавок перебував у вертикальному положенні.

Витрата конденсату:

Складська програма - конденсатовідвідники з ΔP = 10 bar. (виділені червоним кольором)
