Запірний пристрій покажчика рівня 12Б1бк цапковое Ду20 Ру16

Запірний пристрій покажчика рівня 12б1бк встановлюється на котлах, посудинах, апаратах та резервуарах для води та інших рідких середовищ з температурою до 498К і тиском середовища не більше 1,6 МПа

Матеріал основних деталей - латунь.

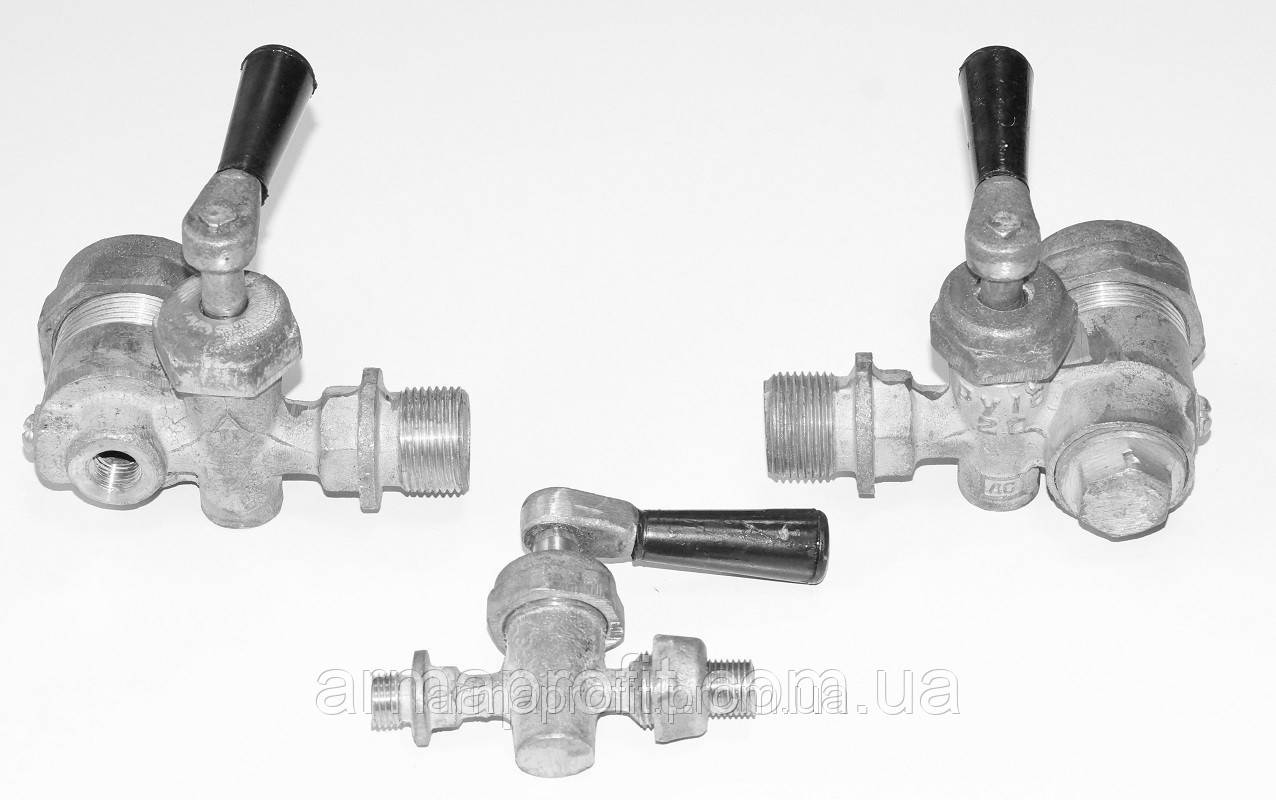

В комплект входить:

Корпус верхній в зборі - 1

Корпус нижній у зборі - 1

Кран пробко-спускний в зборі - 1

Паспорт - 1

При монтажі необхідно з'єднати нижній корпус запірного пристрою із пробко-спускним краном, для ущільнення встановити прокладку. Нижній корпус встановлюється на агрегат за допомогою різьбового кінця, місце з'єднання необхідно ущільнити. Встановити в нижній корпус скло для вимірювання рівня рідини (або рамку 12кч11бк).

Далі встановлюється верхній корпус запірного пристрою на агрегат місце з'єднання ущільнюється. Скло в корпусах ущільнюється сальниковим набиванням марки АП. Спускний трубопровід приєднується до пробко-спускного крана. При пробному пуску агрегату у разі течі підтягнути сальникове ущільнення.
