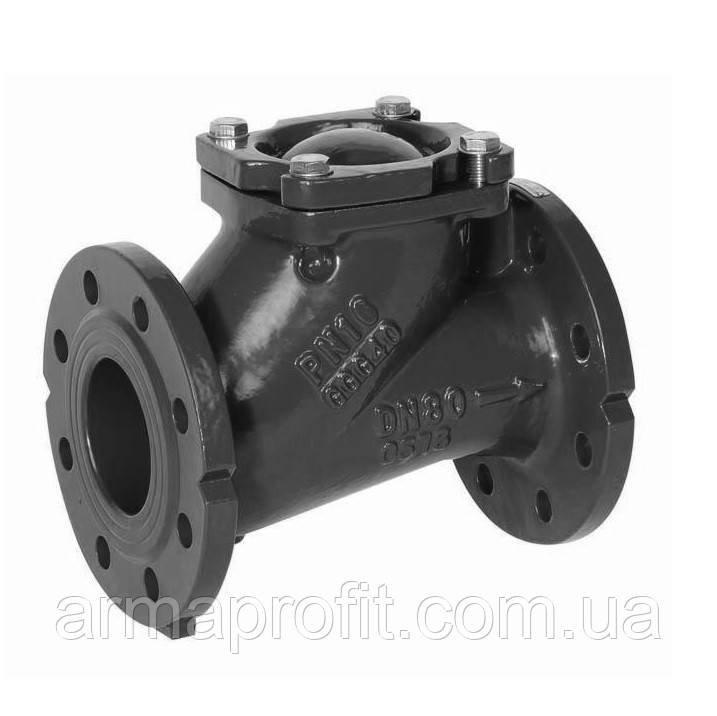

Клапан зворотний фланцевий каналізаційний GENEBRE тип 2453 Ду80 Ру16
Клапан зворотній з гумованою кулею призначений для установки насамперед у системах каналізації, Клапан спеціально розроблений для густих і в'язких середовищ і має епоксидне покриття як зовні так і всередині. Як і всі зворотні клапани, клапан GENEBRE тип 2453 Ду80 призначений для пропуску потоку середовища тільки в одному напрямку і відсікання потоку у зворотному напрямку.
Технічні характеристики:
Номінальний діаметр (DN) : 80 мм;
Максимальний робочий тиск : 16 бар (1,6 Мпа);
Диапазон рабочих температур: от 0 °С до +80 °С;
Приєднання: фланцеве DIN 2501;
Установка: горизонтальна, вертикальна (подача знизу вгору);
Матеріали:
1. Корпус ― Чавун GGG-40 з епоксидним покриттям;
2. Куля ― Алюміній + NBR (2"-6"), сталь вуглецева + NBR (8"-12");
3. Кришка ― Чавун GGG-40 з епоксидним покриттям;
4. Болт ― Сталь;
5. Ущільнення ― NBR;
Розміри зворотного клапана:
| Модель | Ду | PN | H, мм | L, мм | Вага, кг |
|---|---|---|---|---|---|
| 2453 09 | 50 | 16 | 106 | 200 | 7,9 |
| 2453 10 | 65 | 16 | 129 | 240 | 12,8 |
| 2453 11 | 80 | 16 | 146 | 260 | 14 |
| 2453 12 | 100 | 16 | 194 | 300 | 21,1 |
| 2453 13 | 125 | 16 | 207 | 350 | 36,8 |
| 2453 14 | 150 | 16 | 240 | 400 | 41,9 |
| 2453 16 | 200 | 16 | 322 | 500 | 121 |
| 2453 18 | 250 | 16 | 388 | 600 | 176 |
Графік втрати навантаження:
(Н2О ― 15 °С горизонтальний потік)
Мінімальний тиск відкриття:
| Потік | Тиск | 2" | 2 1/2" | 3" | 4" | 5" | 6" | 8" | 10" |
|---|---|---|---|---|---|---|---|---|---|
| ↑ | mbar | 2.5 | 3 | 16 | 16 | 17 | 20 | 25 | 38 |
| → | mbar | тиск відкриття близько до 0 | |||||||
| Основні | |
|---|---|
| Виробник | Genebre |
| Країна виробник | Іспанія |
| Вага | 14 кг |
| Максимальна робоча температура | 80 град. |
| Максимальний робочий тиск | 16 бар |
| Матеріал корпусу | Чавун |
| Напрямок потоку в клапані | Прямоточний |
| Покриття | Епоксидний порошок |
| Робоче середовище | Вода |
| Спосіб монтажу | Горизонтальний/вертикальний |
| Тип приєднання | Фланцеве |
| Умовний прохід | 80 мм |
| Функціональне призначення клапана | Зворотний клапан |
| Колір | Синій |
