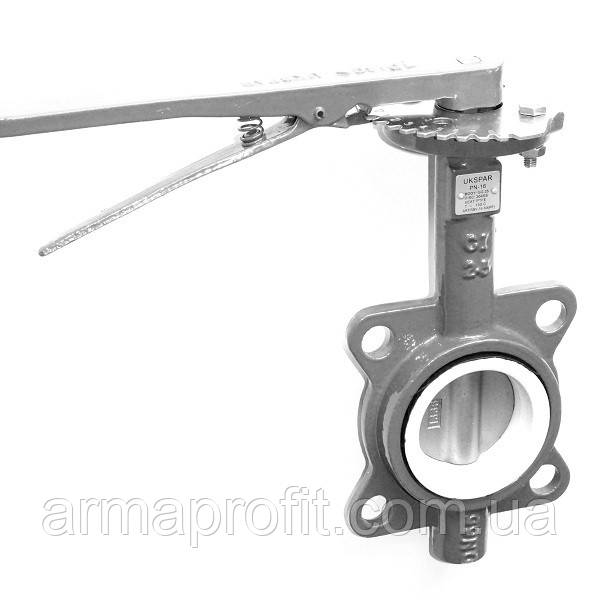

Засувка Батерфляй диск ― нж, ущільнення ― PTFE Ду250 Ру16 RBV-16-60(РР)
Дискова засувка батерфляй застосовується для водопостачання, опалення, кондиціонування повітря, пожежогасіння. Використовується для води, повітря, пара, слабо агресивних середовищ, а так само в харчовій промисловості. Робочі температури до +150⁰С.
Затвори Ду250 Ру16 RBV-16-60(РР) мають функцію як запірну і, так і дросселирующую (регулювання потоку робочого середовища).
Технічні характеристики затвора:
Номінальний діаметр DN: 50-300;
Максимальний тиск PN: 16 атм;
Робоча температура: до +150°С;
Ущільнення PTFE;
Матеріал диска: нерж. сталь AISI 304;
Матеріали затвора:
1. Корпус: чавун GG25;
2. Диск: нержавіюча сталь AISI 304;
3. Ущільнення: PTFE (фторопласт);
4. Шток: нержавіюча сталь AISI 316;
5. Шпонка: сталь;
6. Втулка: Бронза;

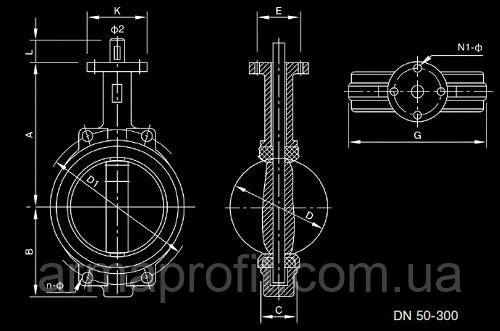

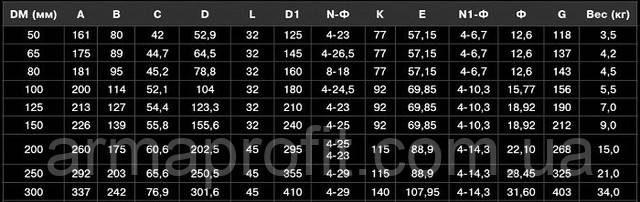

Розміри:
У відкритому положенні затвор має розміри, більше номінального діаметра. Перевірте, чи не заважає роботі інших компонентів трубопроводу, в результаті чого можуть виникнути пошкодження або неполадки в роботі системи.

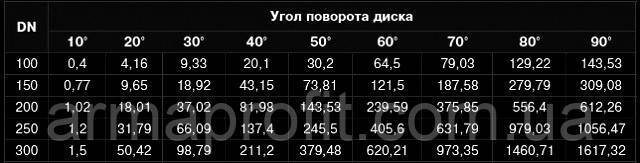

Пропускна здатність заслінок з м'яким ущільненням типу "Батерфляй" в залежності від кута повороту диска (м3/год), при ІН=0,1 MPa
Розміри фланців поворотних затворів для приєднання електро і пнево-приводів:
| DN | A | B | C |
|---|---|---|---|
| 50 | 11 | 49.49 | 70 |
| 65 | 11 | 49.49 | 70 |
| 80 | 11 | 49.49 | 70 |
| 100 | 11 | 49.49 | 70 |
| 125 | 14 | 49.49 | 70 |
| 150 | 14 | 49.49 | 70 |
| 200 | 17 | 72.114 | 102 |
| 250 | 22 | 72.114 | 102 |
| 300 | 32 | 72.114 | 102 |
Засувка Батерфляй Ду250 з нержавіючим диском, ущільнення фторопласт PTFE
| Основні | |
|---|---|
| Виробник | Ukspar |
| Вид затвора | Поворотний дисковий |
| Запірний орган | Однодисковий |
| Умовний прохід | 250 мм |
| Робоче середовище | Агресивне середовище, Повітря, Неагресивна середа, Вода |
| Тип приєднання | Стяжні |
| Максимальна робоча температура | 150 град. |
| Максимальний робочий тиск | 16 бар |
| Матеріал корпусу | Чавун |
| Спосіб монтажу | Горизонтальний/вертикальний |
| Привід | Ручний |
| Ручний привід | Ручка важіль |
| Колір | Синій |
| Вага | 21 кг |
| Додаткові характеристики | |
| Матеріал диска | Нержавіюча сталь |
| Ущільнювальне кільце | Фторопласт |
| Матеріал штока | Нержавіюча сталь |
