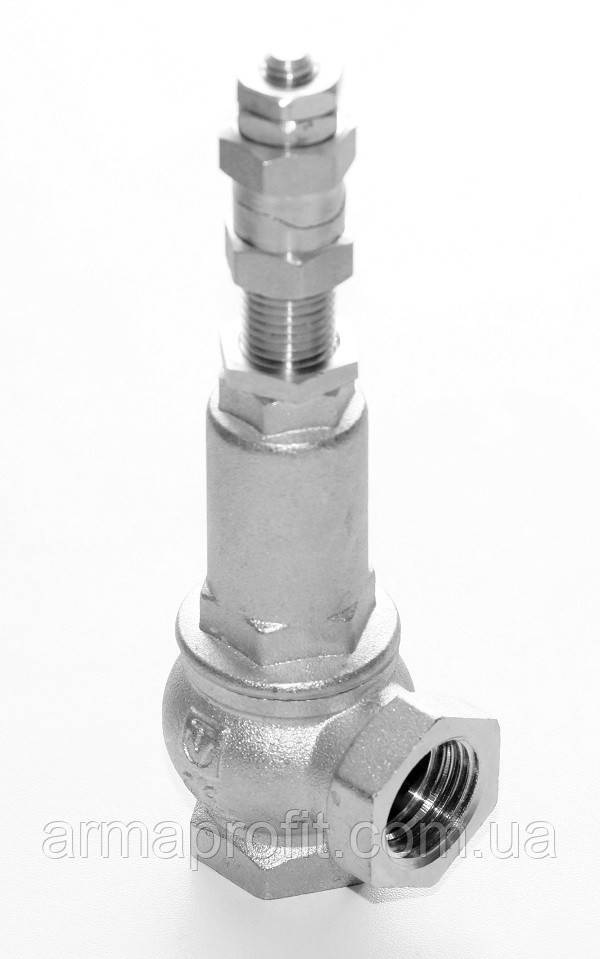

Клапан запобіжний латунний регульований VT.1831 VALTEC Ду32 Ру1-12
3 792,84 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 207.01.VL1831.032
- +380 (96) 222-82-71трубопровідна арматура
- +380 (50) 303-82-16трубопровідна арматура
- +380 (66) 120-24-80Гумотехнічні вироби, металовироби,
- +380 (98) 369-85-07Ланцюги, ізоляційні матеріали
Клапан запобіжний (скидний) малопідйомний пружинний регульований прямої дії муфтовий (різьбовий) з можливістю ручного відкривання (продувки) Valtec s.r.l.
Призначення і область застосування: запобіжний клапан призначений для скидання робочого середовища в атмосферу або в відвідний трубопровід при перевищенні тиску понад допустимий на парових або водогрійних котлах, посудинах, трубопроводах.
Рабочая середовище: вода, водяна пара, повітря, етиленгліколь, пропіленгліколь, природний газ, ЗВГ та ін. рідкі та газоподібні середовища нейтральні по відношенню до латуні і тефлону.
Технічні характеристики:
Тиск настроювання (Рн): 1-12 bar;
Тиск заводської настройки: 3 bar;
Тиск повного відкриття: 1,1 Рн bar;
Максимальна протитиск: 0,1 Рн;
Тиск закриття (Рз): 0,9 Рн;
Температура навколишнього середовища: від -25С до +60°З
Максимальна температура робочого середовища — 180°З
Характеристика | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | ||
Діаметр сідла d, мм | 13 | 19 | 25 | 31 | 38 | 48 | ||
Площа сідла F, см2 | 1,29 | 1,98 | 4,19 | 7,45 | 10,9 | 17,0 | ||
Висота підйому золотника h, мм | 0,65 | 0,95 | 1,25 | 1,55 | 1,9 | 2,4 | ||
Площа перерізу проточної частини сідла S, см2 | 0,27 | 0,57 | 0,98 | 1,51 | 2,27 | 3,62 |
Матеріали:
1. Гайка кріплення механізму примусового відкривання: Латунь ЛС 59-1;
2. Контр-гайка: Латунь ЛС 59-1;
3. Пробка: Латунь ЛС 59-1;
4. Пружина: Сталь оцинкована С72;
5. Шток: Латунь ЛС 59-1;
6. Втулка упорна: Латунь ЛС 59-1;
7. Корпус клапана 1/2"-1": Латунь ЛС 59-1;
7*. Корпус клапана 1 1/4" - 2": Бронза БрОЦС5-5-5;
8. Золотник: Латунь ЛС 59-1;
9. Стакан клапана 1/2"-1": Латунь ЛС 59-1;
9*. Стакан клапана 1 1/4" - 2": Бронза БрОЦС5-5-5;
10. Прокладка: PTFE;
11. Втулка регулювальна: Латунь ЛС 59-1;
12. Втулка механізму примусового відкривання: Латунь ЛС 59-1;
Размеры:
DN | А | B | C | D | E | O | Вага, кг |
---|---|---|---|---|---|---|---|
1/2" | 55 | 167 | 34 | 139 | 28 | 13 | 0.416 |
3/4" | 63 | 190 | 41 | 158 | 33 | 19 | 0.642 |
1" | 75 | 197 | 49 | 164 | 33 | 25 | 0.855 |
1 1/4" | 89 | 235 | 55 | 202 | 43 | 31 | 1.516 |
1 1/2" | 99 | 256 | 65 | 205 | 50 | 38 | 2.457 |
2" | 123 | 275 | 82 | 218 | 57 | 48 | 3.362 |
Пропускна здатність:
Витрата води при t=20°C
Основні | |
---|---|
Виробник | Valtec |
Країна виробник | Італія |
Функціональне призначення клапана | Запобіжний клапан |
Напрямок потоку в клапані | Кутове |
Умовний прохід | 32 мм |
Робоче середовище | Газ, Неагресивна середа, Вода, Повітря |
Тип приєднання | Муфтове |
Максимальна робоча температура | 180 град. |
Максимальний робочий тиск | 12 бар |
Матеріал корпусу | Латунь |
Покриття | Нікель |
Спосіб монтажу | Вертикальний |
Вага | 1.52 кг |
Діаметр різьблення першого торця | 1 1/4"В |
Діаметр різьблення другого торця | 1 1/4"В |
