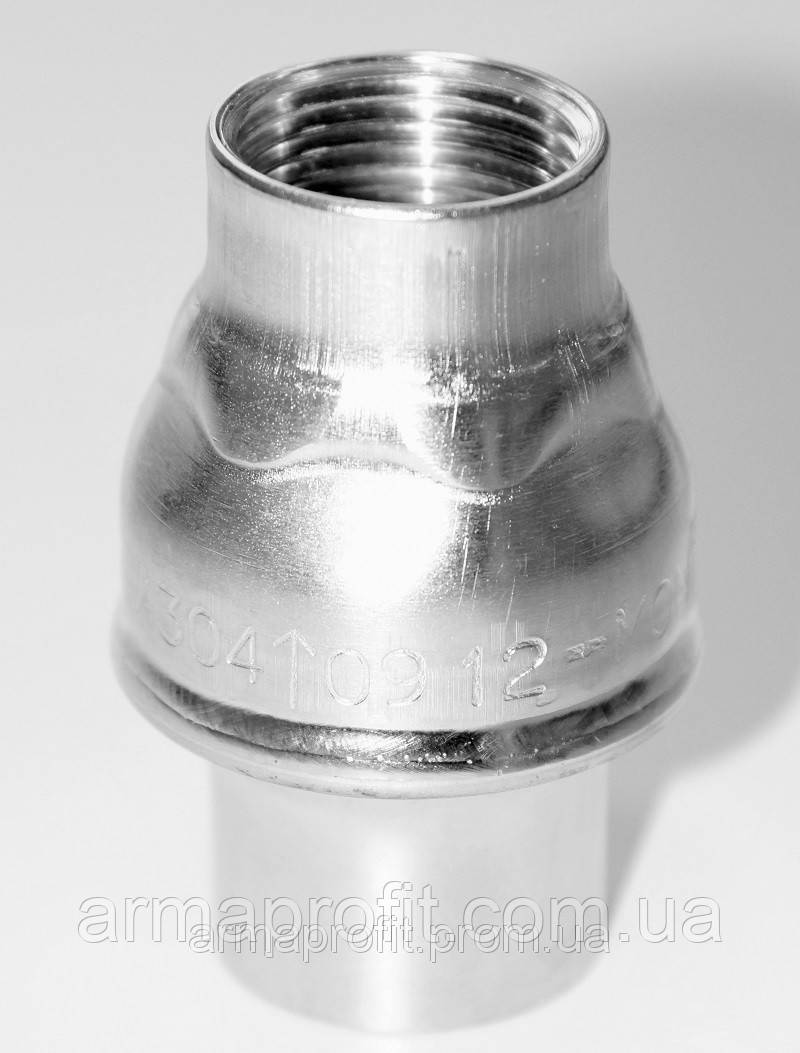

Клапан зворотний нержавіючий різьбовий GENEBRE тип 2440 AISI304 Ду32 Ру16

Клапан зворотний тип 2440 GENEBRE різьбовий з нержавіючої сталі AISI 304 DN32 PN1.6МПа

Клапан призначений для захисту трубопроводу від зворотного потоку робочого середовища.

Середа: агресивні середовища, не надають корозійного впливу на матеріали клапана; без механічних домішок і не дають твердих відкладень на внутрішніх поверхнях клапана.

Характеристики:

Номінальний діаметр DN: 32 мм

Максимальний тиск PN: 1.6 МПа

Робоча температура : від -20 до +150°С

Приєднання до трубопроводу: різьбове по DIN 259

Тиск відкриття: 0,003 МПа

Матеріали деталей:

1. Різьблення: нержавіюча сталь AISI 304

2. Корпус: нержавіюча сталь AISI 304

3. Направляюча втулка: PTFE

4. Стопор направляючої: нержавіюча сталь AISI 304

5. Різьбові з'єднання: нержавіюча сталь AISI 304

6. Пружина: нержавіюча сталь AISI 316

7. Диск: нержавіюча сталь AISI 304

8. Ущільнювальне кільце: нержавіюча сталь AISI 304

9. Ущільнювальне кільце: Вітон

10. Фіксатор кільця: нержавіюча сталь AISI 304

11. Стопор кільця: нержавіюча сталь AISI 304

12. Випускна труба: нержавіюча сталь AISI 304

Розміри:

Графік залежності робочих параметрів температури і тиску:

Діаграма втрати напору:

Горизонтальний потік, Н₂О t-20°С

Установка:

Трубопровід, де буде змонтований клапан, повинен бути прокладений так, щоб на корпус клапана не діяли розтягуючі і гнущие сили.
З'єднання на трубопроводі не можуть вносити додаткові напруження які можуть виникнути у зв'язку з їх надмерним зусиллям, a матеріал з'єднань повинен відповідати робочим параметрами трубопроводу.
Необхідно звернути увагу на напрямок течії середовища, яке позначено на корпусі клапана. Монтаж можливий на горизонтальному, вертикальному (при умови протікання потоку знизу вгору) ділянці трубопроводу.
