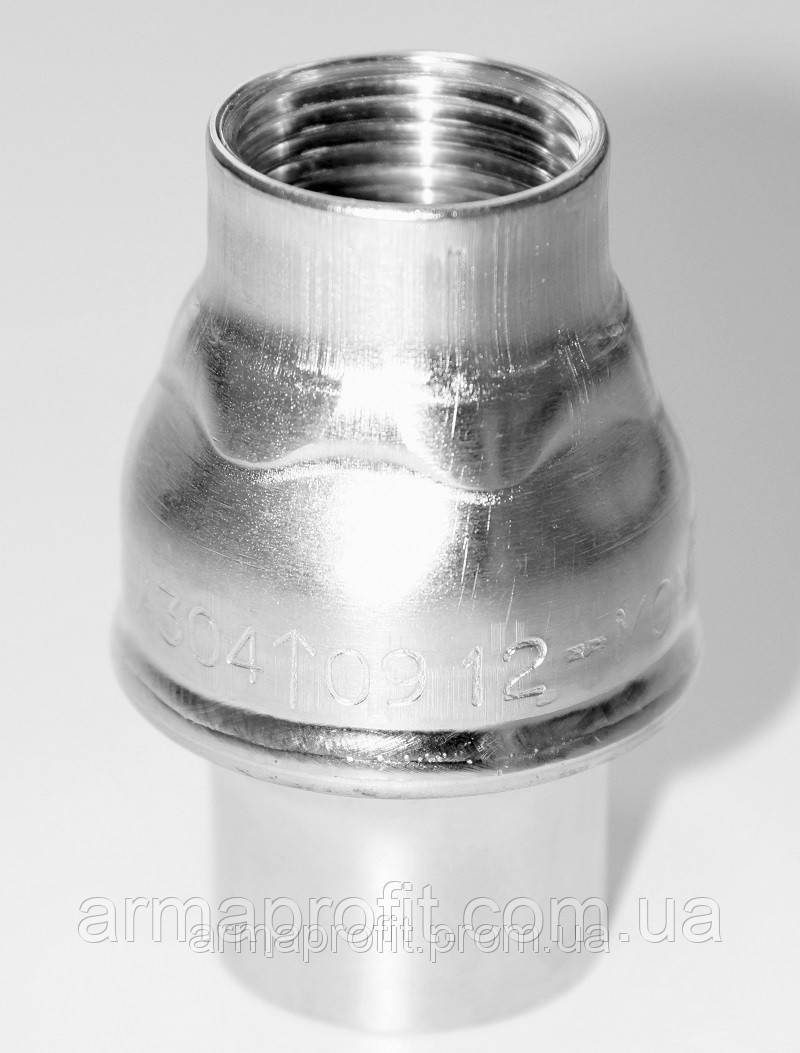

Клапан зворотний нержавіючий різьбовий GENEBRE тип 2440 AISI304 Ду20 Ру16

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 500 грн

  • Немає в наявності
  • Оптом і в роздріб
  • Код: 106.01.GE2440.020
Клапан зворотний нержавіючий різьбовий GENEBRE тип 2440 AISI304 Ду20 Ру16
Клапан зворотний нержавіючий різьбовий GENEBRE тип 2440 AISI304 Ду20 Ру16Немає в наявності
Ціну уточнюйте
+380962228271
  • +380 (96) 222-82-71
    трубопровідна арматура
  • +380 (50) 303-82-16
    трубопровідна арматура
  • +380 (66) 120-24-80
    Гумотехнічні вироби, металовироби,
  • +380 (98) 369-85-07
    Ланцюги, ізоляційні матеріали
+380962228271
  • +380 (96) 222-82-71
    трубопровідна арматура
  • +380 (50) 303-82-16
    трубопровідна арматура
  • +380 (66) 120-24-80
    Гумотехнічні вироби, металовироби,
  • +380 (98) 369-85-07
    Ланцюги, ізоляційні матеріали
повернення товару протягом 14 днів за домовленістю



Клапан зворотний тип 2440 GENEBRE різьбовий з нержавіючої сталі AISI 304 DN20 PN1.6МПа

Клапан призначений для захисту трубопроводу від зворотного потоку робочого середовища.

Середа: агресивні середовища, не надають корозійного впливу на матеріали клапана; без механічних домішок і не дають твердих відкладень на внутрішніх поверхнях клапана.

Характеристики:

Номінальний діаметр DN: 20 мм

Максимальний тиск PN: 1.6 МПа

Робоча температура : від -20 до +150°С

Приєднання до трубопроводу: різьбове по DIN 259

Тиск відкриття: 0,003 МПа

Матеріали деталей:

1. Різьблення: нержавіюча сталь AISI 304

2. Корпус: нержавіюча сталь AISI 304

3. Направляюча втулка: PTFE

4. Стопор направляючої: нержавіюча сталь AISI 304

5. Різьбові з'єднання: нержавіюча сталь AISI 304

6. Пружина: нержавіюча сталь AISI 316

7. Диск: нержавіюча сталь AISI 304

8. Ущільнювальне кільце: нержавіюча сталь AISI 304

9. Ущільнювальне кільце: Вітон

10. Фіксатор кільця: нержавіюча сталь AISI 304

11. Стопор кільця: нержавіюча сталь AISI 304

12. Випускна труба: нержавіюча сталь AISI 304

Розміри:

Артикул DN PN A B C Вага, кг
2440 02 1/4" 16 20 54 32 0,136
2440 03 3/8" 16 20 54 32 0,122
2440 04 1/2" 16 25 54 32 0,880
2440 05 3/4" 16 29 68 44 0,142
2440 06 1" 16 36 83 53 0,167
2440 07 11/4" 16 45 102 62 0,270
2440 08 11/2" 16 51 115 78 0,408
2440 09 2" 16 64 120 86 0,620
2440 10 21/2" 16 80 145 108 1,2
2440 11 3" 16 93 160 128 1,973
2440 12 4" 16 120 190 163 3,280

Графік залежності робочих параметрів температури і тиску:

Діаграма втрати напору:

Горизонтальний потік, Н₂О t-20°С



Установка:

Трубопровід, де буде змонтований клапан, повинен бути прокладений так, щоб на корпус клапана не діяли розтягуючі і гнущие сили.
З'єднання на трубопроводі не можуть вносити додаткові напруження які можуть виникнути у зв'язку з їх надмерним зусиллям, a матеріал з'єднань повинен відповідати робочим параметрами трубопроводу.
Необхідно звернути увагу на напрямок течії середовища, яке позначено на корпусі клапана. Монтаж можливий на горизонтальному, вертикальному (при умови протікання потоку знизу вгору) ділянці трубопроводу.







Характеристики
Основні
ВиробникGenebre
Країна виробникІспанія
Вага0.14 кг
Максимальна робоча температура150 град.
Максимальний робочий тиск16 бар
Матеріал корпусуНержавіюча сталь
Мінімальна робоча температура-20 град.
Робоче середовищеВода, Агресивне середовище
Спосіб монтажуГоризонтальний/вертикальний
Тип приєднанняМуфтове
Умовний прохід20 мм
Функціональне призначення клапанаЗворотний клапан
