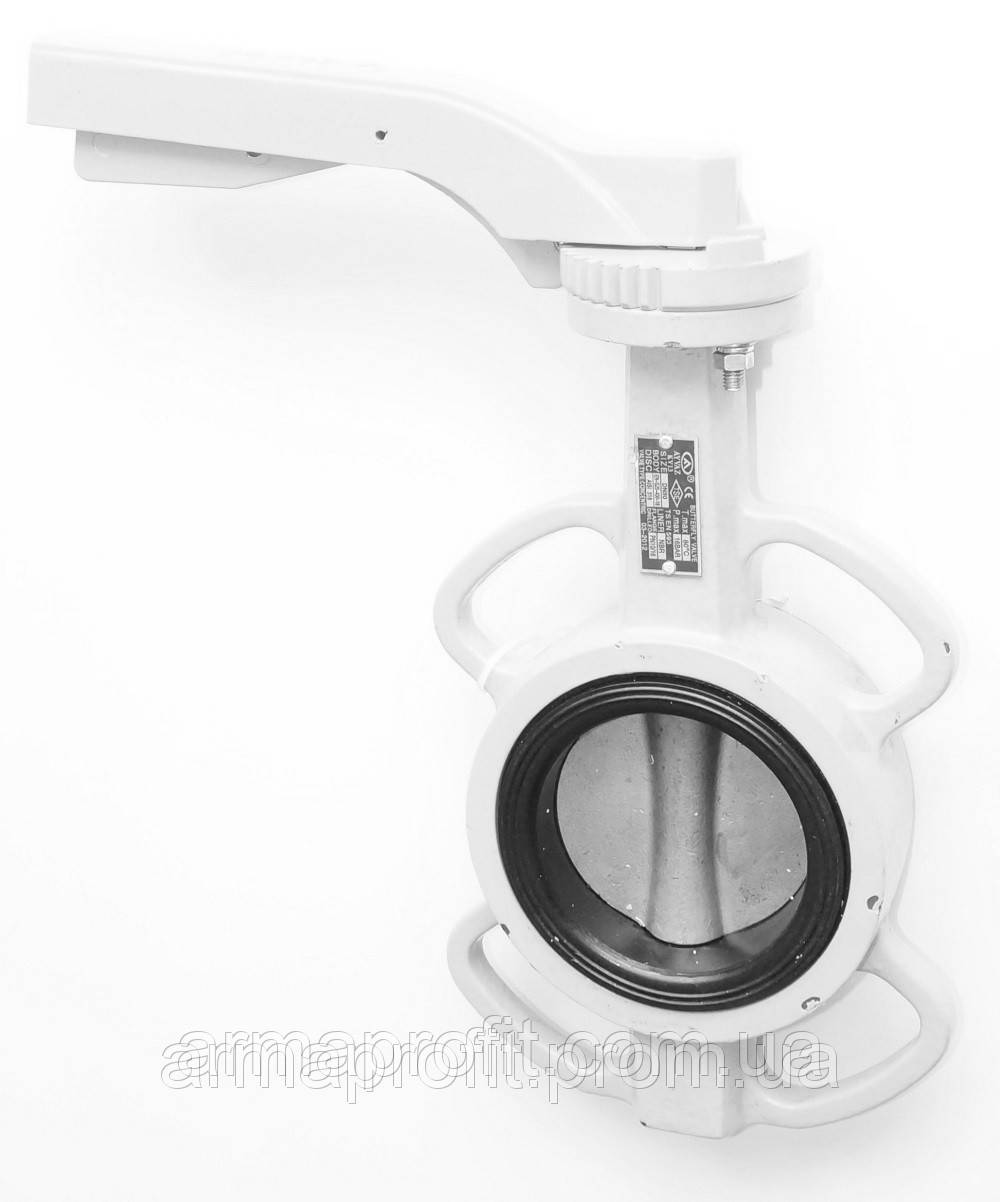

Засувка Батерфляй поворотна для газу AYVAZ тип KV9 Ду150 Ру16 диск чавун
5 559,12 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 203.03.AY-KV9ch.150
Засувка Батерфляй поворотна для газу AYVAZ тип KV9 Ду150 Ру16 диск чавунВ наявності
5 559,12 ₴
+380962228271
- +380 (96) 222-82-71трубопровідна арматура
- +380 (50) 303-82-16трубопровідна арматура
- +380 (66) 120-24-80Гумотехнічні вироби, металовироби,
- +380 (98) 369-85-07Ланцюги, ізоляційні матеріали
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Засувка Батерфляй поворотна диск чавун для газу AYVAZ тип KV9 Ру16
Застосування:
Затвор дисковий поворотний KV9 застосовується для таких середовищ як: природний газ, зріджений газ і нафтопродукти.
Характеристики:
Діаметр умовний DN: 150мм;
Тиск умовний PN: 16атм;
Максимальна температура: 80°С.
Матеріали:
Корпус: Чавун GG25
Диск: Чавун, хромоникелевое покриття
Кільце ущільнювача: NBR
Розміри:
| DN | A | B |
ØЗ |
D |
ØG |
E |
ØH |
ØJ |
ØM |
Ød |
nxd1 | |
| 25 | 121 | 53 | 66 | 33 | 65 | 32 | 7х7 | 50 | 7 | 85 | 4хМ12 | |
| 32 | 121 | 57 | 73 | 33 | 65 | 32 | 7х7 | 50 | 7 | 100 | 4хМ16 | |
| 40 | 130 | 61 | 82 | 33 | 65 | 32 | 9х9 | 50 | 7 | 110 | 4хМ18 | |
| 50 | 136,5 | 77 | 95 | 43 | 65 | 32 | 9х9 | 50 | 7 | 125 | 4хМ18 | |
| 65 | 142 | 87,5 | 100 | 46 | 65 | 32 | 9х9 | 50 | 7 | 145 | 4хМ18 | |
| 80 | 158 | 95 | 127 | 46 | 65 | 32 | 9х9 | 50 | 7 | 160 | 8хМ18 | |
| 100 | 180 | 107 | 152 | 52 | 65 | 32 | 11х11 | 50 | 7 | 180 | 8хМ18 | |
| 125 | 192 | 121,5 | 180 | 56 | 80 | 42 | 14х14 | 70 | 8 | 210 | 8хМ18 | |
| 150 | 215 | 144 | 207 | 56 | 90 | 42 | 14х14 | 70 | 8 | 240 | 8хМ20 | |
| 200 | 241,5 | 171 | 260 | 60 | 125 | 50 | 17х17 | 102 | 11 | 295 | 12хМ20 | |
| 250 | 280 | 205 | 315 | 62 | 150 | 32 | 22х22 | 125 | 13 | 356 | 12хМ22 | |
| 300 | 310 | 235 | 370 | 78 | 150 | 32 | 27х27 | 125 | 13 | 410 | 12хМ22 | |
| 350 | 337 | 256,6 | 418 | 78 | 180 | 45 | 27х27 | 125 | 14 | 470 | 16хМ22 | |
| 400 | 357,3 | 303,3 | 470 | 102 | 180 | 60 | 27х27 | 125 | 14 | 525 | 16хМ27 | |
| 450 | 380 | 385 | 525 | 114 | 210 | 60 | 30х30 | 165 | 22 | 585 | 20хМ27 | |
| 500 | 426,3 | 392 | 575 | 127 | 210 | 65 | 30х30 | 185 | 22 | 650 | 20хМ30 | |
| 600 | 616,5 | 513,5 | 693 | 154 | 300 | 70 | 40х40 | 210 | 22 | 770 | 20хМ33 | |
Характеристики
| Основні | |
|---|---|
| Виробник | Ayvaz |
| Країна виробник | Туреччина |
| Вид затвора | Поворотний дисковий |
| Запірний орган | Однодисковий |
| Максимальна робоча температура | 80 град. |
| Максимальний робочий тиск | 16 бар |
| Матеріал корпусу | Чавун |
| Мінімальна робоча температура | -30 град. |
| Покриття | Епоксидний порошок |
| Привід | Ручний |
| Робоче середовище | Нафтопродукти, Газоподібне середовище |
| Ручний привід | Ручка важіль |
| Спосіб монтажу | Горизонтальний/вертикальний |
| Тип приєднання | Стяжні |
| Умовний прохід | 150 мм |
| Колір | Жовтий |
Специфікація
Інформація для замовлення
- Ціна: 5 559,12 ₴
