Аналоги нержавіючих сталей різних світових стандартів використовуються при виробництві труб, арматури і елементів трубопроводу

Аналоги нержавіючих сталей різних світових стандартів

Нижче перераховані країни і діючі в них стандарти на метали:
Австралія ― AS (Australian Standart)
Австрія ― ONORM
Бельгія ― NBN
Болгарія ― BDS
Угорщина ― MSZ
Великобританія ― B. S. (British Standart)
Німеччина ― DIN (Deutsche Normen), WN
Європейський союз ― EN (European Norm)
Італія ― UNI (Italian National Standards)
Іспанія ― UNE (Espaniol National Standards)
Канада ― CSA (Canadian Standards Association)
Китай ― GB
Норвегія ― NS (Standards Norway)
Польща ― PN (Poland Norm)
Румунія ― STAS
Росія ― ГОСТ (Державний стандарт), ТУ (Технічні умови)
США ― AISI (American Iron and Steel Institute), ACI (American Concrete Institute), ANSI (American National Standards Institute), AMS (American Mathematical Society: Mathematics Research and Scholarship), API(American Petroleum Institute), ASME (American Society of Mechanical Engineers), ASTM (American Society of Testing and Materials), AWS (American Welding Society), SAE (Society of Automotive Engineers), UNS
Фінляндія ― SFS (Finnish Standards Association)
Франція ― AFNOR NF (association francaise de normalisation)
Чехія ― CSN (Czech State Norm)
Швеція ― SS (Swedish Standart)
Швейцарія ― SNV (Schweizerische Normen-Vereinigung)
Югославія ― JUS
Японія ― JIS (Japanese Industrial Standart)
Інтернаціональний стандарт ― ISO (International Organization for Standardization)

У США використовується кілька систем позначення металів і сплавів, пов'язаних з існуючими організаціями по стандартизації. Найбільш відомими організаціями є :
AISI ― Американський Інститут Чавуну і Сталі
ACI ― Американський Інститут Лиття
ANSI ― Американський Національний Інститут Стандартизації
AMS ― Специфікація Аерокосмічних Матеріалів
ASME ― Американське Товариство Інженерів ― Механіків
ASTM ― Американське Товариство Випробування Матеріалів
AWS ― Американське Товариство Зварників
SAE ― Товариство Інженерів ― Автомобілістів

Нижче наведені найбільш популярні системи позначень сталі, що використовуються в США.
Вуглецеві та леговані сталі:
У системі позначень AISI вуглецеві та леговані сталі, як правило, позначаються за допомогою чотирьох цифр. Перші дві цифри позначають номер групи сталей, а дві останні ― середній вміст вуглецю в сталі, помножене на 100. Так сталь 1045 відноситься до групи 10ХХ якісних конструкціон-них сталей (несульфинированных з вмістом Mn менше 1%) і містить вуглецю близько 0.45%.
Сталь 4032 є легованої (група 40ХХ), з середнім вмістом С ― 0.32% і Mo ― 0.2 або 0.25% (реальний зміст C в сталі 4032 ― 0.30 ― 0.35%, Mo ― 0.2 ― 0.3%).
Сталь 8625 також є легованої (група 86ХХ) з середнім вмістом: З ― 0.25% (реальні значення 0.23 ― 0.28%), Ni― 0.55% (0.40 ― 0.70%), Cr― 0.50% (0.4 ― 0.6%), Mo― 0.20% (0.15 ― 0.25%).
Крім чотирьох цифр у найменуваннях сталей можуть зустрічатися також і букви. При цьому літери B і L, які означають, що сталь легована відповідно бором (0.0005 ― 0.03%) або свинцем (0.15 ― 0.35%), ставляться між другою і третьою цифрою її позначення, наприклад: 51B60 або 15L48.
Літери M і E ставлять попереду найменування стали, це означає, що сталь призначена для виробництва невідповідального сортового прокату (буква M) або виплавлена в електропечі (буква E). В кінці найменування сталі може бути літера H, означає, що характерною ознакою цієї сталі є прожарювана.
Нержавіючі сталі:
Позначення стандартних нержавіючих сталей за AISI включає в себе три цифри і наступні за ними в ряді випадків одну, дві або більш літери. Перша цифра позначення визначає клас сталі. Так позначення аустенітних нержавіючих сталей починаються з цифр 2ХХ і 3ХХ, в той час як феритні та мартенсистные стали визначаються в класі 4ХХ. При цьому останні дві цифри, на відміну від вуглецевих і легованих сталей, ніяк не пов'язані з хімічним складом, а просто визначають порядковий номер сталі у групі.
Позначення в вуглецевих сталях:
10ХХ ― Нересульфинированные сталі, Mn : менш 1%
11ХХ ― Ресульфинированные стали
12ХХ ― Рефосфорированные і ресульфинированные стали
15ХХ ― Нересульфинированные сталі, Mn : більше 1%
Позначення в легованих сталях:
13ХХ ― Mn : 1.75%
40ХХ ― Mo : 0.2, 0.25% або Mo : 0.25% S : 0.042%
41ХХ ― Cr : 0.5, 0.8 або 0.95% і Mo : 0.12, 0.20 або 0.30%
43ХХ ― Ni : 1.83%, Cr : 0.50 ― 0.80%, Mo : 0.25%
46ХХ ― Ni : 0.85 або 1.83% і Mo : 0.2 або 0.25%
47ХХ ― Ni : 1.05%, Cr : 0.45% і Mo : 0.2 або 0.35%
48ХХ ― Ni : 3.5% і Mo : 0.25%
51ХХ ― Cr : 0.8, 0.88, 0.93, 0.95 або 1.0%
51ХХХ ― Cr : 1.03%
52ХХХ ― Cr : 1.45%
61ХХ ― Cr : 0.6 або 0.95% і V : 0.13% min або 0.15% min
86ХХ ― Ni : 0.55%, Cr : 0.50% і Mo : 0.20%
87ХХ ― Ni : 0.55%, Cr : 0.50% і Mo : 0.25%
88XX ― Ni : 0.55%, Cr : 0.50% і Mo : 0.35%
92XX ― Si : 2.0% або Si : 1.40% і Cr : 0.70%
50BXX ― Cr : 0.28 або 0.50%
51BXX ― Cr : 0.80%
81BXX ― Ni : 0.30%, Cr : 0.45% і Mo : 0.12%
94BXX ― Ni : 0.45%, Cr : 0.40% і Mo : 0.12%
Додаткові літери та цифри, наступні за цифрами, які використовуються для позначення нержавіючих сталей за AISI означають:
xxxL ― Низький вміст вуглецю < 0.03%
xxxS ― Нормальний вміст вуглецю < 0.08%
xxxN ― Доданий азот
xxxLN ― Низький вміст вуглецю < 0.03% + доданий азот
xxxF ― Підвищений вміст сірки і фосфору
xxxSe ― Доданий селен
xxxB ― Доданий кремній
xxxH ― збільшений інтервал вмісту вуглецю
xxxCu ― Додана мідь
Приклади :
Сталь 304 відноситься до аустенитному класу, вміст вуглецю в ній < 0.08%. У той же час в сталі 304 L вуглецю всього < 0.03%, а в сталі 304 H вуглець визначається інтервалом 0.04 ― 0.10%. Зазначена сталь, крім того, може бути легована азотом (тоді її найменування буде N 304) чи міддю (304 Cu).
В сталі 410, що належить до мартенсито ― ферритному класу, зміст вуглецю < < 0.15%, а в сталі 410 S ― вуглецю < 0.08%. В сталі 430 F на відміну від сталі 430 підвищений вміст сірки і фосфору, а в сталь 430 F Se доданий ще і селен.
Позначення сталей в системі ASTM включає в себе :
літеру A, означає, що мова йде про чорному металі;
порядковий номер нормативного документа ASTM (стандарту);
власне позначення марки сталі.
Зазвичай в стандартах ASTM прийнята американська система позначень фізичних величин. У тому ж випадку, якщо в стандарті наводиться метрична система позначень, після його номера ставиться буквах. Стандарти ASTM, як правило, визначають не тільки хімічний склад сталі, але й повний перелік вимог до металопродукції. Для позначення власне марок сталей і визначення їх хімічного складу може бути використана як власна система позначень ASTM (в цьому випадку хімічний склад сталей та їх маркування визначається безпосередньо в стандарті), так і інші системи позначень, наприклад AISI ― для прутків, дроту, заготівлі та ін. або ACI ― для виливків з нержавіючих сталей.
Приклади :
A 516 / A 516M ― 90 Grade 70 Тут A визначає те, що мова йде про чорному металі; 516 ― це порядковий номер стандарту ASTM (516M ― це той же стандарт, але в метричній системі позначень); 90 ― рік видання стандарту; Grade 70 ― марка сталі. В даному випадку використовується власна система позначень сталей ASTM, тут 70 визначає мінімальний межа міцності сталі при випробуваннях на розтяг (в ksi, що становить близько 485 МПа).
A 276 Type 304 L. У цьому стандарті використовується позначення марки сталі в системі AISI ― 304 L.

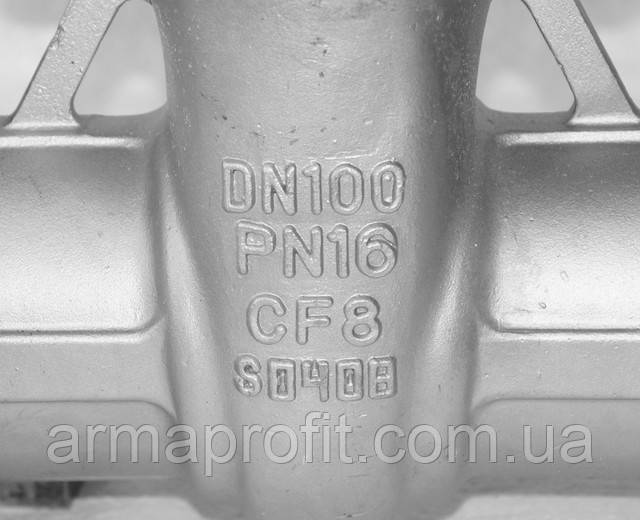

A 351 Grade CF8M. Тут використовується система позначень ACI: перша буква C означає, що сталь належить до групи корозійно-стійких, 8 ― визначає середній вміст в ній вуглецю (0.08%), M ― означає, що сталь додано молібден.
A 335 / A 335M grade P22; A 213 / A 213M grade T22; A 336 / A 336M class F22. У даних прикладах використовується власна маркування сталей ASTM. Перші літери означають, що сталь призначена для виробництва труб (P або T) або поковок (F).
A 269 grade TP304. Тут використовується комбінована система позначень. Букви TP визначають, що сталь призначена для виробництва труб, 304 ― це позначення стали в системі AISI.
UNS ― це універсальна система позначень металів і сплавів. Вона була створена в 1975 з метою уніфікації різних систем позначень, використовуваних у США. Згідно UNS позначення сталей складаються з літери, що визначає групу сталей і п'яти цифр.
В системі UNS найпростіше класифікувати сталі AISI. Для конструкційних і легованих сталей, що входять у групу G, перші чотири цифри найменування ― це позначення стали в системі AISI, остання цифра замінює літери, які зустрічаються в позначеннях по AISI. Так буквах B і L, що означає, що сталь легована бором або свинцем, відповідають цифри 1 і 4, а букви E, означає, що сталь, виплавлена в електропечі, ― цифра 6.
Найменування нержавіючих AISI-сталей починаються з літери S і включають в себе позначення сталі AISI (перші три цифри) і дві додаткові цифри, що відповідають додатковим буквах в позначенні по AISI.
Позначення сталей в системі UNS:
Dxxxxx ― Стали з запропонованими механічними властивостями
Gxxxxx ― Вуглецеві та леговані сталі AISI (за винятком інструментальних)
Hxxxxx ― Те ж, але для прокаливаемых сталей
Jxxxxx ― Ливарні сталі
Kxxxxx ― Сталі, не включені в систему AISI
Sxxxxx ― Жаростійкі і корозійностійкі нержавіючі сталі
Txxxxx ― Інструментальні сталі
Wxxxxx ― Зварювальні матеріали
Додаткові літери та цифри, наступні за цифрами, які використовуються для позначення нержавіючих сталей за UNS означають:
ххх01 ― Низький вміст вуглецю < 0.03%
ххх08 ― Нормальний вміст вуглецю < 0.08%
ххх09 ― збільшений інтервал вмісту вуглецю
ххх15 ― Доданий кремній
ххх20 ― Підвищений вміст сірки і фосфору
ххх23 ― Доданий селен
ххх30 ― Додана мідь
ххх51 ― Доданий азот
ххх53 ― Низький вміст вуглецю < 0.03% + доданий азот
Приклади :
Вуглецева сталь 1045 має позначення в системі UNS G 10450, а легована сталь 4032 ― G 40320.
Сталь 51B60, легований бором, називається в системі UNS G 51601, а сталь 15L48, легована свинцем, ― G 15484.
Нержавіючі сталі позначаються: 304 ― S 30400, 304 L ― S 30401, 304 H ― S 30409, а 304 Cu ― S 30430.
