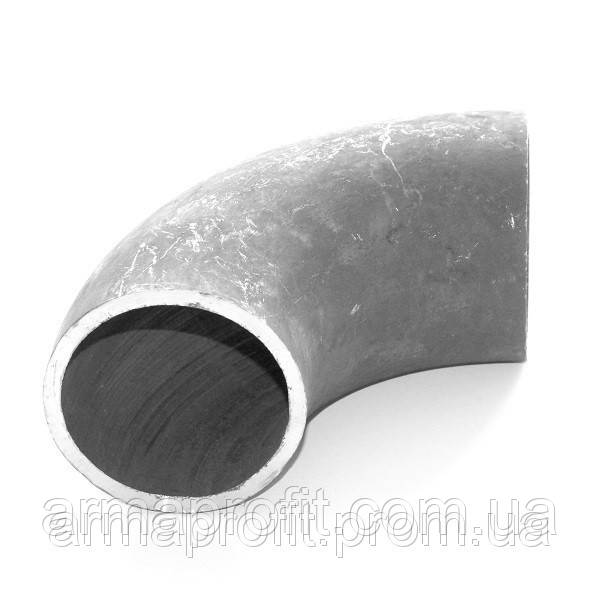

Відвід 630х10 ст. 20 ГОСТ 30753-2003

Відвід безшовний приварний ГОСТ 17375-01 тип 3D c R=1.5 DN

ГОСТ 17375-2001. Справжній стандарт поширюється на безшовні приварні відводи з вуглецевої і низьколегованої сталі типу 3D з R≈1.5 DN і θ=45°, θ=60°, θ=90° і θ=180°, що виготовляються з труб методами штампування або протяжки по рогообразному сердечника.
Область застосування відводів - відповідно до розділу 1 ГОСТ 17380.

ГОСТ 17380-2001. Настоящий стандарт устанавливает общие технические условия на бесшовные приварные отводы, тройники, переходы и заглушки из углеродистой и низколегированной стали. Детали применяют для трубопроводов различного назначения, включая подконтрольные органы надзора, при PN (Py) до 16МПа и температуре от минус 70 до плюс 450 град. С в соответствии с проектной и (или) конструкторской документацией, в которой условия применения (эксплуатации) деталей устанавливают на основе результатов расчетов на прочность с учетом всех внешних и внутренних силовых воздействий, свойств транспортируемых по трубопроводу веществ и окружающей среды, расчетного срока службы и (или) ресурса, периодичности и объема регламентных работ и ремонтов, требований настоящего стандарта, норм и правил органов надзора и других нормативных документов на проектирование, строительство и эксплуатацию трубопроводов

Полный текст ГОСТ 17375-2001 и ГОСТ 17380-2001 можно скачать в разделе "Спецификации".

Конструкция и размеры отводов должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.

Рис. 1

Таблица 1 - Отводы исполнения 1

Таблица 2 - Отводы исполнения 2
