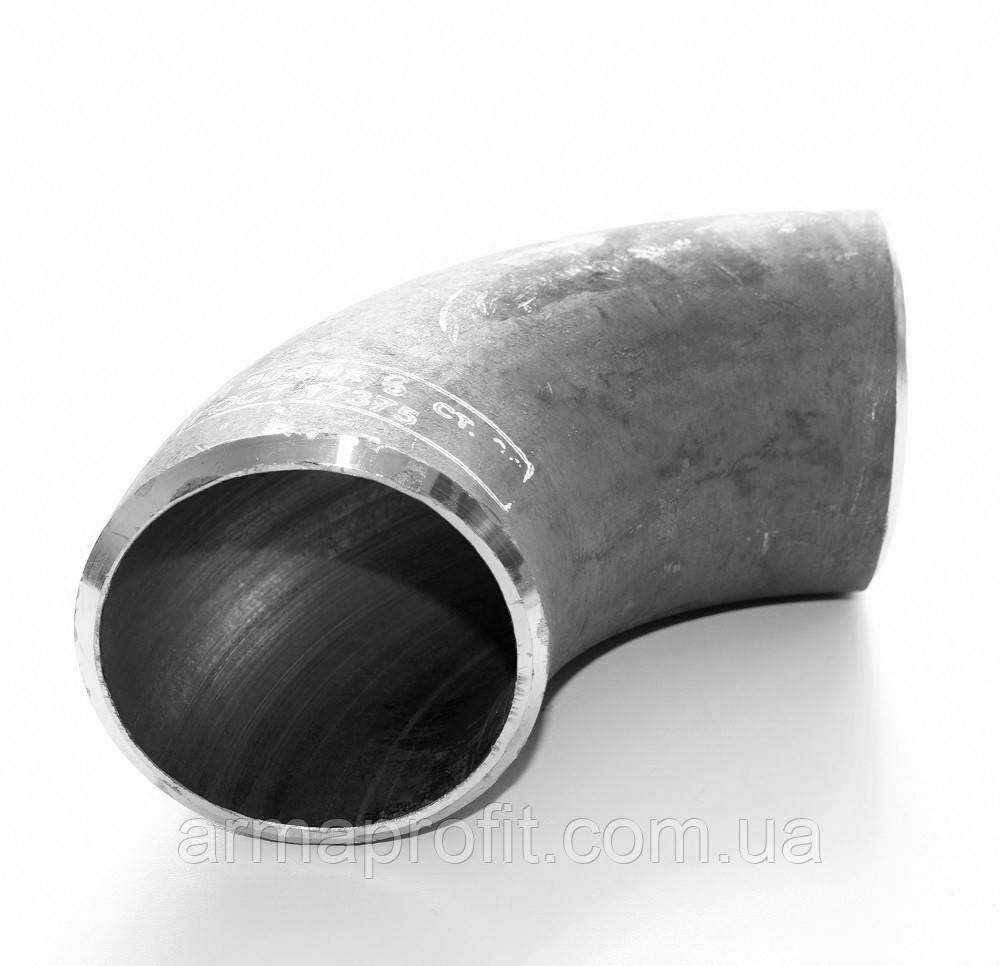

Відвід безшовний 45х4 сталь 20 ДСТУ ГОСТ 17375

Відвід безшовний 45х4 сталевий приварний ДСТУ ГОСТ 17375 тип 3D c R=1.5 DN

ГОСТ 17375-2001. Стандарт поширюється на безшовні приварні відводи з вуглецевої і низьколегованої сталі типу 3D з R≈1.5 DN і θ=45°, θ=60°, θ=90° і θ=180°, що виготовляються з труб методами штампування або протяжки по рогоподібному сердечнику.
Область застосування відводів - відповідно до розділу 1 ГОСТ 17380.

ГОСТ 17380-2001. Стандарт встановлює загальні технічні умови на безшовні приварні відводи, трійники, переходи і заглушки з вуглецевої і низьколегованої сталі. Деталі застосовують для трубопроводів різного призначення, включаючи підконтрольні органи нагляду, при PN (Py) до 16МПа і температурі від мінус 70 до плюс 450 град. У відповідності з проектною та (або) конструкторською документацією, в якій умови застосування (експлуатації) деталей встановлюють на основі результатів розрахунків на міцність з урахуванням всіх зовнішніх і внутрішніх силових впливів, властивостей транспортуються по трубопроводу речовин і навколишнього середовища, розрахункового терміну служби і (або) ресурсу, періодичності та обсягу регламентних робіт та ремонтів, вимог цього стандарту, норм і правил органів нагляду та інших нормативних документів на проектування, будівництво та експлуатацію трубопроводів.

Повний текст ГОСТ 17375-2001 і ГОСТ 17380-2001 можна завантажити у розділі "Специфікації".

Конструкція і розміри відводів повинні відповідати вказаним на рисунку 1 і в таблицях 1 і 2.

Рис. 1

Таблиця 2 - Відводи виконання 2
